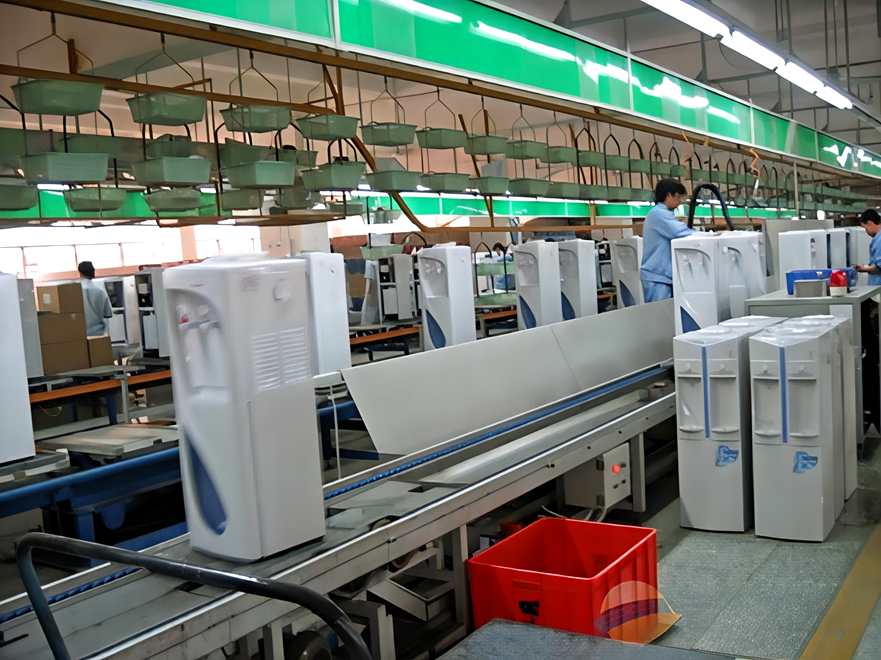

Esta es una línea de producción de ensamblaje automatizada de alta eficiencia, desarrollada para la producción en masa de dispensadores de agua fría y caliente. Para hacer frente a los desafíos de producción que incluyen carcasas voluminosas de chapa metálica, paneles laterales de plástico de gran tamaño y estructuras internas de tuberías intrincadas, este sistema de producción adopta una estructura de transporte híbrida que combina un transportador de cadena de doble velocidad aéreo y una línea de transporte con paletas montada en el piso. Este esquema original de distribución de dos niveles no solo aprovecha al máximo el espacio vertical del taller, sino que también permite un transporte suave de las máquinas completas de gran tamaño, evitando rayones en las superficies del equipo.
1. Sistema de transporte y distribución general
Toda la línea de producción toma como línea principal la línea de transporte acumulativa aérea, que transporta las carcasas principales de metal y los revestimientos de plástico de los dispensadores de agua. Evita la congestión en los pasillos del piso del taller y previene golpes, colisiones y rayones en las bases de los dispensadores durante el transporte.
Debajo del riel suspendido se encuentra una línea de transportador de cadena de doble velocidad de nivel inferior, con estaciones de trabajo de ensamblaje dedicadas dispuestas a lo largo de su recorrido. Una característica distintiva de esta línea de producción es que los contenedores de materiales laterales se instalan sobre cada estación de trabajo para contener piezas pequeñas como grifos de agua, etiquetas adhesivas y tornillos. Los componentes son fácilmente accesibles de manera ergonómica, lo que optimiza el tiempo de ciclo de ensamblaje y mantiene los bancos de trabajo ordenados y sin desorden en todo momento.
2. Flujo principal del proceso de ensamblaje
La secuencia del proceso se adapta a los requisitos de ensamblaje de los componentes mecánicos de precisión y los accesorios de refrigeración de los dispensadores de agua, procediendo en el siguiente orden:
- Ensamblaje de carcasa y paneles: Fijar los grandes paneles laterales de plástico y las cubiertas traseras al marco de acero estampado, y calibrar con precisión los espacios de las puertas para garantizar un ajuste de ensamblaje firme.
- Ensamblaje del sistema de circuito de agua: Instalar el tanque de almacenamiento de agua interno, la válvula de desagüe y las tuberías de cobre para la cámara de calentamiento, y luego conectar la manguera de entrada de agua externa.
- Instalación del módulo de refrigeración: Montar el conjunto completo que consiste en el compresor, la bobina del condensador y el ventilador de enfriamiento, equipado con soportes de fijación amortiguadores para mitigar la vibración operativa.
- Prueba de rendimiento de la máquina completa: Realizar pruebas integrales de fugas de agua en el circuito de agua y pruebas de presión para las tuberías de refrigeración; mientras tanto, verificar la sensibilidad táctil del panel de control y las teclas físicas.
- Empaque del producto terminado: Colocar las marcas de certificación de seguridad y las etiquetas de eficiencia energética, y luego empacar la unidad completa en cajas de cartón corrugado para su envío.
3. Sistema de control de calidad e inspección
Se instala una estación de trabajo de inspección automática de aprobado/rechazado en el punto medio de la línea de producción. Una vez que el sistema detecta fallas como fugas de agua internas, ruido y vibración anormales del compresor, o luces indicadoras de calentamiento que no funcionan, el controlador lógico programable (PLC) activará inmediatamente alarmas audibles y visuales y desviará los productos defectuosos al área de retrabajo.
La línea de producción se centra en verificar la capacidad de soporte de presión de los dispensadores de agua para resistir las fluctuaciones de presión del agua y eliminar el riesgo de ruptura de las tuberías. Todos los indicadores de rendimiento de las unidades terminadas cumplen con los estándares internacionales de seguridad.
4. Principales parámetros técnicos
- Producto aplicable: Dispensador de agua fría y caliente vertical
- Velocidad del transportador: Ajustable por frecuencia variable, 6 ~ 12 m/min
- Modo de transporte: Sistema de transporte híbrido integrado de suspensión aérea + cadena de doble velocidad montada en el piso
- Presión de trabajo neumática: 0,6 ~ 0,7 MPa (compatible con equipos de prensado neumático y pruebas de fugas)
- Capacidad de carga por estación de trabajo/paleta: ≥ 20 kg
5. Ventajas de diseño
Gracias a la estructura de transporte suspendida, esta línea de ensamblaje de dispensadores de agua elimina por completo la abrasión y los rayones en las bases de las grandes carcasas de plástico. Equipada con contenedores de materiales laterales ergonómicos para un acceso conveniente a las piezas pequeñas de ensamblaje, reduce en gran medida el tiempo de ciclo de ensamblaje por unidad y mantiene un entorno de trabajo de taller limpio y ordenado a largo plazo.
