I. Antecedentes del proyecto y puntos críticos del proceso
El ensamblaje final convencional de vehículos completos sufre de cuellos de botella de eficiencia y calidad de producto inconsistente causados por el subensamblaje en múltiples etapas de los componentes del chasis dispersos. Esta solución propone un proceso de preensamblaje integrado para el chasis y los ejes.
Antes del proceso de acoplamiento del chasis, el tren motriz (motor/transmisión), los conjuntos de ejes delantero/trasero, los sistemas de suspensión y las tuberías de freno se integran de forma modular. Esto transforma el acoplamiento tradicional del chasis —donde docenas de piezas sueltas se conectan manualmente— en el acoplamiento preciso de dos ensamblajes a gran escala. Como resultado, el tiempo de operación del chasis en la línea de ensamblaje del vehículo se reduce drásticamente, mientras se eliminan los riesgos de colisión, ensamblaje incorrecto y piezas faltantes durante el montaje de componentes sueltos.
II. Configuración del hardware de la línea de producción y distribución del proceso

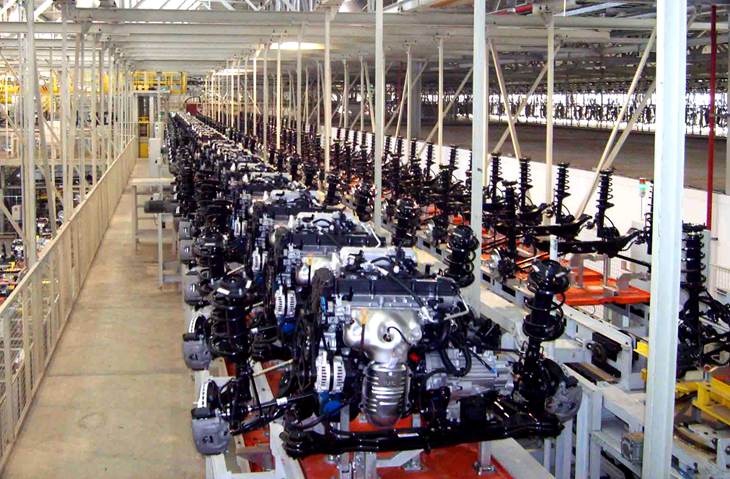

La línea de ensamblaje adopta un sistema flexible de transportador de rodillos equipado con transportadores de rodillos acumulativos de servicio pesado para transportar los conjuntos de chasis dentro del tiempo de takt. Las configuraciones clave de las estaciones de trabajo son las siguientes:
1. Paletas y sistema de trazabilidad logística
- Paletas de posicionamiento de servicio pesado: Estructura de marco de acero modular equipada con pasadores de posicionamiento específicos del modelo. Cada paleta integra un chip RFID, que vincula un código de producción único a un chasis durante todo el proceso, lo que permite la correlación en tiempo real de la información de los lotes de componentes y los datos de ensamblaje.
2. Zona de preensamblaje del tren motriz
Una estación de trabajo independiente a la izquierda completa el acoplamiento de los conjuntos de motor y transmisión, soportada por equipos de marcado automático y llenado al vacío para entregar una puesta en marcha previa de calidad de fábrica de los trenes motrices.
3. Zona de preensamblaje de ejes y suspensión
Las estaciones de trabajo a la derecha llevan a cabo secuencialmente el izado del subbastidor, el prensado de los conjuntos de ejes delantero/trasero y el montaje de los amortiguadores y brazos de control. Se despliegan sistemas de husillos servo de apriete en los puntos de conexión críticos para lograr un control preciso de par en bucle cerrado.
4. Zona de acoplamiento aéreo e inspección en línea
La sección media está equipada con polipastos autopropulsados de alta precisión o plataformas de acoplamiento AGV. Un sistema de guiado por visión 2D permite el acoplamiento preciso de los trenes motrices y los conjuntos de ejes. Los procesos integrados posteriores al acoplamiento incluyen la inspección de estanqueidad al aire en línea, la prueba de retención de presión de las tuberías de freno y los bancos de simulación de prueba en frío.
III. Introducción detallada a los procesos de ensamblaje principales
Abandonando los métodos de ensamblaje convencionales extensivos, esta línea de producción adopta procesos de fabricación de precisión para componentes automotrices:
1. Proceso de control de par servo en bucle cerrado (medida principal de prevención de errores)
Escenarios de aplicación: Uniones de alta tensión, incluidos los soportes del motor, los pernos de conexión del subbastidor y los pernos de la tapa del rodamiento del diferencial.
Lógica del proceso: Estrategia de control dual de par-ángulo.
- Paso 1: Pretensado rápido hasta el par de asiento para eliminar las holguras.
- Paso 2: Reapriete a baja velocidad con monitoreo continuo del ángulo de rotación hasta alcanzar el par final de fluencia.
- Control de calidad: Las curvas de par-ángulo se recopilan en tiempo real. El sistema bloquea automáticamente la estación y activa alarmas en casos de desgarro de rosca, asiento incompleto o apriete omitido, y todos los datos se cargan al sistema MES al instante.
2. Proceso de posicionamiento por visión y alivio de tensiones
Punto crítico del proceso: Las desviaciones en los puntos de elevación durante el acoplamiento de ensamblajes grandes provocan una tensión de suspensión desigual, lo que resulta en ruidos anormales de conducción en etapas posteriores.
Solución: Se instalan cámaras industriales de visión en la estación de acoplamiento motor-eje delantero. El sistema identifica automáticamente las rótulas de los utillajes de elevación y los orificios de posicionamiento del subbastidor para corregir las desviaciones de desplazamiento de los accesorios en tiempo real.
Estándar de precisión: La holgura de acoplamiento entre los motores y los ejes de transmisión se controla dentro de ±0,1 mm, reduciendo fundamentalmente la tensión de ensamblaje del sistema de transmisión.
3. Proceso de inspección integrada en línea de múltiples estaciones
La verificación completa del rendimiento debe completarse antes de que los conjuntos de chasis salgan de la línea; los productos no conformes se desvían automáticamente a la línea de retrabajo:
- Prueba de estanqueidad de los circuitos de aceite y aire: Se realiza la carga de aire segmentada y la retención de presión en los sistemas de enfriamiento del motor y las tuberías de freno. Los sensores de presión diferencial detectan fugas diminutas bajo condiciones operativas simuladas y marcan automáticamente las piezas de trabajo defectuosas con fugas.
- Simulación de prueba en frío del chasis: Operación sin carga de los ejes de transmisión para probar el ruido de engrane de los diferenciales y los sonidos anormales de los rodamientos, seleccionando los componentes con fallas tempranas.
- Calibración de presión del sistema de frenos: Los cilindros de rueda se presurizan para verificar la resistencia a la presión de las tuberías y la sensibilidad de respuesta de los cilindros de freno.
IV. Especificaciones técnicas de los conjuntos de chasis integrados
El conjunto de chasis integrado incorpora las funciones centrales de conducción y transmisión del vehículo. Las especificaciones de los componentes clave se enumeran a continuación:
1. Sistema de accionamiento del eje
- Estructura: El eje de transmisión delantero de dirección presenta una carcasa estampada de alta resistencia con un diferencial interior de dientes rectificados con precisión.
- Proceso de conexión: La carcasa del eje y el subbastidor adoptan una conexión compuesta de soldadura de alta resistencia más pernos, aumentando la rigidez torsional en un 35% y eliminando eficazmente la sensación de chasis suelto durante los cambios de carril a alta velocidad o al circular por caminos irregulares.
2. Conjunto de amortiguadores de la suspensión
- Configuración: Amortiguadores hidráulicos de amortiguación de origen de fábrica combinados con resortes helicoidales.
- Estándar de preensamblaje: La línea calibra la altura de precompresión según el modelo de vehículo. Los brazos de control y las barras estabilizadoras se preinstalan, con los parámetros básicos de alineación de las cuatro ruedas preestablecidos antes de la entrega de fábrica. Solo se requieren ajustes menores después del acoplamiento del vehículo completo antes de salir de línea.
3. Módulo de frenos de seguridad de circuito completo
- Modo de integración: Preensamblaje integrado de los conjuntos de frenos de disco, las mangueras de freno y los sistemas de refuerzo de vacío.
- Protección de las tuberías: Mangueras de goma de doble capa resistentes a la corrosión, sujetas a pruebas de estallido por presión en línea para garantizar la estabilidad del sellado bajo fluctuaciones extremas de temperatura.
V. Valor central de la línea de producción
- Mejora del takt de ensamblaje del vehículo: Los conjuntos de chasis integrados se alimentan directamente a la línea de acoplamiento final, eliminando los pasos de subensamblaje de componentes dispersos en la línea de chasis del taller de ensamblaje general, reduciendo el tiempo de acoplamiento del chasis por vehículo en más del 40%.
- Consistencia de fabricación garantizada: El equipo automatizado reemplaza el apriete y la manipulación manuales. Las variaciones clave de dimensiones y par de las unidades de chasis del mismo lote se controlan a un nivel extremadamente bajo, reduciendo significativamente las tasas de fallas posventa, como la desviación del vehículo y los ruidos anormales del chasis.
- Trazabilidad digital de todo el proceso: Desde la alimentación de componentes hasta la descarga del producto terminado, las curvas de apriete y los datos de las pruebas de estanqueidad al aire se vinculan individualmente al código VIN del vehículo, lo que permite un control preciso del origen de la calidad del producto.
VI. Escenarios de aplicación y planificación de la capacidad de producción
Campos de aplicación
Adecuada para la producción en masa en OEM que fabrican vehículos de pasajeros de gasolina compactos y medianos; también aplicable al suministro de piezas de repuesto de chasis para los grandes mercados de reparación.
Adaptabilidad de capacidad
El tiempo de takt de la línea se puede personalizar según sea necesario. El diseño modular reserva interfaces de cambio rápido de modelo, lo que admite una planificación de producción anual de 100.000 a 300.000 vehículos completos.
