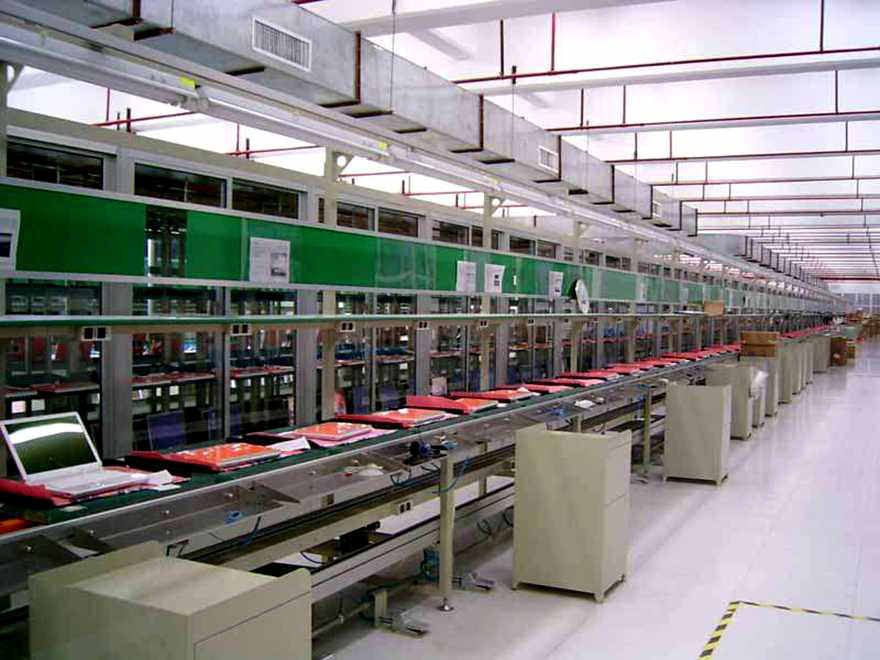

Línea de ensamblaje de portátiles

Esta línea de ensamblaje de portátiles está diseñada para el ensamblaje final de precisión de computadoras notebook de consumo y comerciales. A diferencia de las líneas de electrodomésticos convencionales, este sistema utiliza una arquitectura de doble capa que combina un monorraíl elevado con un transportador de viga caminante a nivel del suelo, integrado en un entorno de sala limpia controlada para cumplir con estrictos estándares de ESD y partículas.

I. Sistema de transporte y distribución física

La columna vertebral de esta línea de producción de PC notebook cuenta con un sistema de monorraíl elevado. Las paletas de producto viajan a lo largo de vigas en I elevadas, liberando un valioso espacio en el suelo para el equipo de precisión. A nivel del suelo, un transportador de viga caminante accionado por servo proporciona un indexado preciso en cada estación. Las torres verticales colocadas a lo largo de la línea integran gabinetes PLC, componentes neumáticos y HMI, lo que permite un control independiente en cada estación de trabajo.

II. Control de ESD y limpieza

Toda la línea se mantiene con una limpieza de clase ISO 7. Una característica distintiva son las cortinas antiestáticas translúcidas verdes (escudo ESD) que encierran cada estación. Estas crean un efecto de jaula de Faraday, protegiendo los circuitos integrados sensibles de la descarga electrostática. El techo está equipado con paneles perforados conectados a unidades de filtro de ventilador (FFU), que generan flujo laminar vertical para evitar la contaminación por partículas en los teclados y las superficies LCD.

III. Proceso principal de ensamblaje

1. Preensamblaje de la base: Montaje de RAM, SSD M.2 y módulos térmicos en la placa base.
2. Unión del teclado y la carcasa superior: Ajuste a presión del conjunto del teclado en la carcasa superior (cubierta C), seguido del atornillado.
3. Conexión de la bisagra y la pantalla: Instalación del módulo LCD y conexión del cable eDP, que requieren un control de par de alta precisión.
4. Prueba funcional inicial (ICT): Autoprueba de encendido (POST) para verificar la integridad de la señal en toda la placa base.
5. Prueba de envejecimiento: Carga de rutinas de software (p. ej., MemTest) para someter los componentes a prueba bajo cargas operativas.
6. Inspección cosmética final: Verificación de rayones en la cubierta A, suciedad en la lente de la cámara y sensibilidad del lector de huellas dactilares.

IV. Inspección y trazabilidad

Los sistemas de visión artificial (AOI) monitorizan la altura de los tornillos y el asentamiento de los cables. El MES vincula los números de serie de los componentes (CPU/DRAM) con el código de barras de la unidad terminada, lo que permite una trazabilidad total hacia adelante y hacia atrás. En caso de una falla de lote de componentes, las unidades afectadas pueden identificarse al instante.

V. Especificaciones técnicas

• Tiempo de ciclo: 12–18 segundos/unidad
• Tamaño compatible: 11,6–17,3 pulgadas (rango completo)
• Protección ESD: Impedancia de conexión a tierra <4 Ω
• Estándar de sala limpia: ISO 7 (clase 10.000)
• Mecanismo de accionamiento: Motor servo con indexador de precisión
• Tasa de rendimiento: ≥99,2%

VI. Ventajas de diseño

Esta línea de fabricación de portátiles sustituye el transporte por banda rudimentario por un indexado de alta precisión, eliminando los daños por vibración. El diseño elevado no solo optimiza el espacio, sino que también proporciona a los equipos de mantenimiento un acceso sin obstáculos al equipo desde abajo, garantizando un equilibrio entre alta disponibilidad y bajas tasas de defectos.
