Línea de ensamblaje de monitores

Esta es una línea de ensamblaje final automatizada altamente eficiente, diseñada específicamente para la fabricación de monitores LCD y pantallas publicitarias comerciales. Abordando la naturaleza delicada de los grandes paneles de vidrio y la complejidad de la integración de módulos electrónicos, este sistema de producción utiliza un transportador de cadena de doble velocidad combinado con estaciones de trabajo independientes ergonómicas. Este diseño garantiza una manipulación estable de los ensamblajes pesados, al tiempo que proporciona a los operadores el espacio y las herramientas óptimos para tareas de precisión.

I. Sistema de transporte y configuración de la distribución

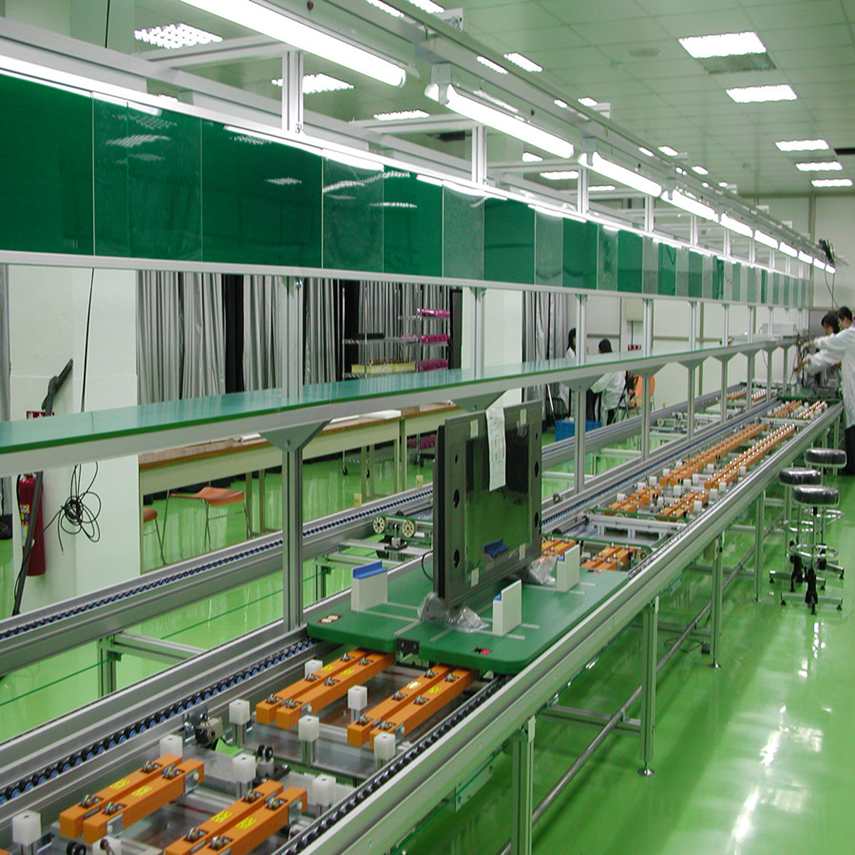

La columna vertebral de esta línea de ensamblaje de monitores es un robusto sistema de cadena de doble velocidad (transportador Welt). Este mecanismo permite que los productos se acumulen o “formen cola” automáticamente si una estación aguas abajo está congestionada, evitando atascos sin detener toda la línea. Una característica clave es la estación de elevación vertical en el centro, que transporta los ensamblajes inferiores completados desde el nivel inferior al nivel superior, creando eficazmente un flujo de producción de dos niveles dentro de la misma huella. Cada estación de trabajo cuenta con una mesa de altura ajustable y está rodeada por cortinas blandas antiestáticas de PVC para proteger la electrónica sensible.

II. Flujo del proceso principal de ensamblaje

El flujo de trabajo está secuenciado para garantizar la manipulación segura de los componentes de pantalla:

1. Fijación de la cubierta trasera: Fijar la carcasa trasera de plástico e instalar la toma de alimentación, la base del soporte y los soportes de montaje.
2. Instalación del módulo (BLU): En estaciones dedicadas, fijar las tiras LED de retroiluminación sobre la placa trasera de metal, seguido del montaje cuidadoso del panel de vidrio LCD.
3. Cableado eléctrico y prueba previa: Conectar el PCB de control principal al cable del panel y realizar una prueba inicial de encendido para verificar píxeles muertos o fugas de luz severas.
4. Revestimiento final: Colocar a presión el bisel frontal, fijar todos los tornillos (a menudo con atornilladoras automáticas) y aplicar las placas de identificación y las etiquetas de eficiencia energética.
5. Prueba de envejecimiento: Trasladar al área de estanterías de envejecimiento fuera de línea para un quemado mínimo de 30 minutos, con el fin de identificar fallas tempranas de vida útil.

III. Arquitectura de control de calidad y pruebas

La línea integra generadores de señales e interfaces AOI (inspección óptica automatizada) directamente en el flujo de ensamblaje. Si una unidad falla la prueba de parpadeo de retroiluminación, no muestra salida de señal o tiene botones de control defectuosos, el PLC detiene el transportador y desvía el monitor defectuoso a un carril de retrabajo. Esta prueba en línea garantiza que solo las unidades completamente funcionales pasen al empaque.

IV. Especificaciones técnicas

• Productos objetivo: Monitores LCD de 19 a 65 pulgadas / señalización digital
• Velocidad de línea: Accionamiento de frecuencia variable (VFD), 8–15 metros/minuto
• Tipo de transportador: Cadena de doble velocidad con elevación vertical y capacidades de transferencia lateral
• Neumática: 0,5–0,7 MPa (para sistemas neumáticos de prensado y atornillado)
• Capacidad de carga: ≥20 kg por estación de trabajo/paleta

V. Ventajas de diseño

Al incorporar elevadores verticales, esta línea de producción de monitores maximiza la utilización del espacio vertical, logrando un bucle logístico compacto de dos capas que aumenta significativamente la producción por metro cuadrado. El diseño de estaciones de trabajo independientes permite a los operadores trabajar cómodamente en posiciones de pie o sentado, reduciendo eficazmente los riesgos de salud ocupacional asociados con el ensamblaje prolongado de paneles LCD pesados.
