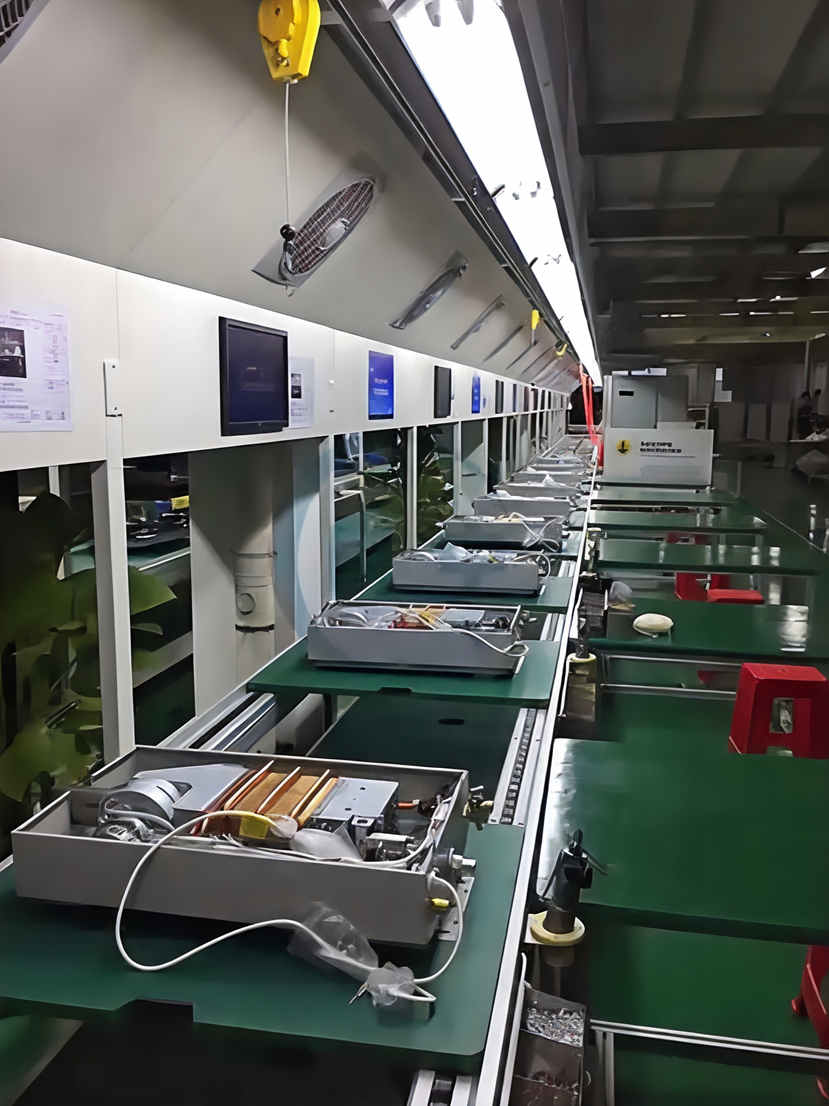

Línea de ensamblaje de calentadores de agua a gas

1. Marco y distribución

Estructura con perfiles de aluminio industrial 4080/50100, optimizada por Análisis de Elementos Finitos (FEA)​ (+30% rigidez para cargas prolongadas). Distribuciones flexibles: lineal, en “U” o en “S”.

Superficie con lámina de goma antiestática de 5 mm​ (10⁶~10⁹ Ω) para bloquear interferencia electrostática de motores/soldadura. Iluminación LED a prueba de explosión (≥800 Lux)​ para alineación de costuras y tuberías internas.

2. Sistema de transporte

Núcleo: cadena de doble velocidad de servicio pesado 3.0″​ + rodillos curvos de precisión (mayor carga/resistencia al desgaste). Accionamiento por motores de engranajes + inversores vectoriales​ (0–12 m/min, VFD).

En los extremos: plataformas hidráulicas de elevación​ para transferir gabinetes entre estaciones de diferente altura.

3. Sistema ergonómico (Manipuladores de servicio pesado)

Los gabinetes pesan 25–40 kg (+intercambiador de cobre). A lo largo de la línea: grúas neumáticas de doble articulación (50–100 kg):

• Modo:​ Control servo neumático con Modo Flotante​ y Flotante + Asistencia. El operario aplica fuerza mínima para voltear/transportar, eliminando cuellos de botella y riesgos ergonómicos.

4. Comodidades de estación

• Paneles colgantes:​ Lámina de acero 2,0 mm, carga ≥10 kg. Compatibles con destornilladores, llaves dinamométricas y prensas hidráulicas.
• Suministro de aire:​ Acoplamientos de alto flujo para herramientas neumáticas (llaves de impacto, pistolas de masilla).
• Gestión de cables:​ Rieles de cobre en la parte inferior, conductos de acero inoxidable arriba; separación de potencia/debilitación/aire.

5. Informatización y Poka-Yoke (Andon + MES)

• Pantallas táctiles IP65 (10,4″)​ en cada estación.
• Emparejamiento BOM:​ Escaneo recupera lista de materiales y instrucciones 3D​ (ej. diferencias entre JSQ25 y JSQ31).
• Lógica anti-error:​ Si no hay señal de disparo en estación de masilla → siguiente estación bloqueada. Si fuga ≥ 0,05% en prueba de estanqueidad → alarma y stop.
• Nube:​ Registro de ID de operador, curvas de torque y resultados, subidos a base de datos.

6. Paletas y utillaje

CNC en baquelita antiestática / PPA.

• Referencia:​ “Una superficie, dos pasadores”, repetibilidad ±0,5 mm.
• Diseño anti-errors:​ Ranuras para intercambiador, almacenamiento temporal de tuberías, pies para evitar desplazamiento/volcamiento.

7. Interfaces de seguridad y control de calidad

• Seguridad:​ Cortinas de luz (20 mm)​ + cordones de emergencia en doble canal, relay de seguridad. Aislamiento acústico en estaciones >85 dB.
• Estanqueidad (aire):​ Puertos dedicados para cámaras de helio/micro-presión. Los datos (curvas de presión, volumen de fuga) se vinculan al código de barras. Cumplen GB 6932​ y CJ/T 197.

8. Parámetros técnicos centrales

Resumen:​ Plataforma de ensamblaje de servicio pesado para la industria de calentadores de agua a gas y calderas murales. Reforzando la estructura, integrando manipuladores de alta potencia y aplicando lógica estricta Poka-Yoke, esta línea resuelve los puntos críticos: dificultad en manipulación de piezas pesadas, altas tasas de error en tuberías y falta de trazabilidad. Totalmente personalizable según el layout de la planta y el tipo de producto (extracción forzada, temperatura constante, cero agua fría).
