Línea de ensamblaje de vehículos eléctricos de dos ruedas

Este conjunto completo de líneas de ensamblaje constituye una línea de producción moderna para vehículos eléctricos de dos ruedas. Adopta un sistema transportador de circulación subterráneo combinado con un diseño de ensamblaje soportado por accesorios de bastidor independientes. Todas las vías transportadoras y los mecanismos de transmisión están empotrados bajo el piso, con solo el utillaje de posicionamiento dedicado expuesto en el suelo. La línea admite la producción en masa mixta de todas las categorías de modelos que cumplen con las nuevas normas nacionales, incluidas bicicletas eléctricas, ciclomotores eléctricos ligeros y motocicletas eléctricas. Integra el flujo de trabajo de fabricación completo: preensamblaje del bastidor, montaje de componentes, puesta en marcha y prueba del vehículo completo, y descarga del producto terminado.

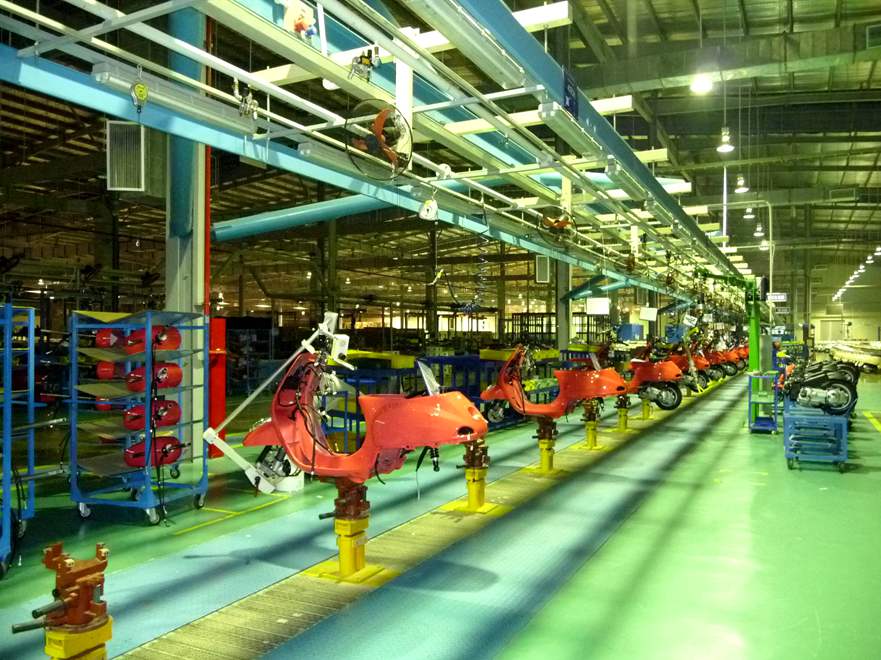

Como se observa en las imágenes del taller, toda la línea presenta una distribución continua de estaciones de trabajo estandarizadas. El piso antiestático verde es liso y está libre de obstrucciones de transmisión expuestas. Equipada con bandejas integradas de cables aéreos y sistemas lean de manejo de materiales en ambos lados, la línea permite un ensamblaje continuo e ininterrumpido de vehículos completos, sirviendo como equipo estándar de fabricación inteligente de alta gama para plantas completas de fabricación de vehículos eléctricos.

I. Estructuras principales y sistemas de soporte

(I) Sistema transportador subterráneo

Las cadenas transportadoras y las vías de transmisión están completamente empotradas bajo tierra con protección cerrada, sin dejar componentes sobresalientes en el piso. En comparación con las cadenas de placas montadas en el piso y las líneas de suspensión aérea tradicionales, ofrece múltiples ventajas:

1. Paso por el piso sin obstáculos: Los carros de materiales, los pasillos del personal y las rutas de escape contra incendios permanecen completamente abiertos, sin interferencias entre el transporte de componentes y la alimentación de las estaciones de trabajo.
2. La estructura cerrada bloquea las manchas de aceite del ensamblaje, el polvo metálico y los residuos plásticos, reduciendo los atascos y el desgaste de las piezas de transmisión para prolongar la vida útil del equipo. El piso liso es fácil de barrer y lavar, facilitando la implementación de la gestión lean 5S en las fábricas.
3. Equipada con conjuntos de transmisión amortiguadores de vibraciones, la línea opera con suavidad, bajo nivel de ruido y capacidad de carga uniforme. Resiste la deformación bajo producción en masa continua a largo plazo y garantiza una calidad de ensamblaje estable.

(II) Utillaje de ensamblaje independiente soportado por accesorios

Cada estación de trabajo de la línea está equipada con accesorios dedicados ajustables verticalmente para los bastidores de los vehículos (las bases de soporte amarillas y el utillaje de bloqueo que se muestran en las fotos). Los bastidores naranjas de los vehículos eléctricos se fijan directamente en los accesorios, que actúan como el soporte central del ensamblaje del vehículo completo:

1. El utillaje admite elevación, bloqueo e inclinación en pequeños ángulos. Los trabajadores no necesitan levantar ni cargar las carrocerías de los vehículos; pueden completar el cableado del chasis, la instalación del motor, el montaje de los amortiguadores, el ensamblaje de los frenos y el montaje de la carcasa exterior estando de pie, reduciendo drásticamente la intensidad del trabajo.
2. El posicionamiento estandarizado de los accesorios bloquea firmemente los bastidores, unificando las dimensiones de ensamblaje de motores, arneses de cableado y piezas de plástico. Elimina las desviaciones dimensionales causadas por la colocación manual, garantiza una artesanía de ensamblaje altamente consistente en todos los vehículos, estabiliza la calidad de salida de la fábrica y reduce las fallas posventa.
3. Cada estación de accesorios opera de forma independiente, lo que permite el arranque, la parada y la puesta en marcha por separado. Los diferentes tamaños de modelos se pueden cambiar simplemente reemplazando los bloques de posicionamiento, ofreciendo una producción mixta flexible de múltiples lotes y estilos con tiempos cortos de cambio de modelo.

(III) Instalaciones auxiliares integradas del taller

Las bandejas de cables integradas azul y blanco en la parte superior consolidan las tuberías neumáticas, el suministro de energía, la iluminación y los rieles de suspensión para las grúas de equilibrio. Soportan herramientas de ensamblaje suspendidas, como llaves dinamométricas y crimpadoras de cables, así como ventiladores industriales de enfriamiento, lo que permite a los trabajadores tomar y colgar las herramientas según sea necesario, reduciendo el tiempo de viaje desperdiciado para la recuperación de herramientas. La distribución aérea de las tuberías también se ordena para mejorar la limpieza general del taller.

Los estantes verticales de materiales azules de varios niveles y los carros móviles de materiales se disponen a ambos lados de la línea, almacenando faros, cubos de ruedas, arneses de cableado, cajas de baterías, piezas exteriores de plástico y otros componentes por categoría y nivel para habilitar la alimentación en sitio de las estaciones de trabajo. Se instalan estaciones de preensamblaje dedicadas para motores y neumáticos junto a la línea principal para preinstalar los componentes centrales, acortando el tiempo de takt de la línea principal y aumentando la capacidad de producción general.

La línea de ensamblaje de accesorios subterránea forma un flujo de trabajo continuo de bucle cerrado:Estación de carga y bloqueo del bastidor → Estación de preensamblaje del arnés de cableado del chasis → Estación de montaje del motor/frenos/amortiguadores → Estación de ensamblaje de piezas de plástico internas y externas → Estación de instalación de la batería → Estación de puesta en marcha con alimentación del vehículo completo → Estación de prueba de rendimiento del vehículo completo → Zona de descarga del producto terminado

Cada proceso corresponde a una estación de accesorios independiente exclusiva para la operación ininterrumpida de la línea en ciclo.

II. Ventajas competitivas principales de la línea de producción

Al combinar el transporte continuo subterráneo en circulación con el ensamblaje asistido por accesorios, esta línea de ensamblaje de vehículos eléctricos de dos ruedas reduce drásticamente el tiempo de ensamblaje por unidad. Una línea configurada estándar logra una producción diaria de 800 a 1.200 vehículos, satisfaciendo las demandas de suministro en masa para los fabricantes de vehículos de marca y los requisitos de producción para pedidos de exportación.

• Sin vías ni cadenas expuestas se eliminan los peligros de tropiezos y rayones. El piso limpio y las tuberías ordenadas crean un taller de producción inteligente estandarizado que cumple con los requisitos de construcción de plantas de alto nivel de los fabricantes de vehículos eléctricos medianos y grandes.
• Los mecanismos de transmisión subterráneos son a prueba de polvo y aceite, con un desgaste mínimo. Los accesorios independientes permiten un desmontaje y reemplazo fáciles, simplificando la inspección posterior del equipo y el mantenimiento de los componentes para prolongar la vida útil general.
• Los soportes de accesorios elevables reemplazan la elevación manual del bastidor y las operaciones encorvadas, reduciendo el consumo de trabajo físico, mejorando las condiciones de trabajo del taller y aliviando eficazmente la escasez de contratación de mano de obra en la manufactura.
• Se instalan estaciones de prueba dedicadas para el suministro de energía, la iluminación, el frenado y el rendimiento del vehículo completo al final de la línea. Cada vehículo terminado se somete a una preinspección integral, con unidades defectuosas retrabajadas en sitio para controlar la calidad del vehículo en el origen de la producción.

III. Escenarios aplicables y servicios de soporte

Esta línea de ensamblaje completa para vehículos eléctricos de dos ruedas está dirigida a los fabricantes de vehículos eléctricos completos y admite la producción a gran escala de bicicletas eléctricas de nueva norma nacional, ciclomotores eléctricos ligeros y motocicletas eléctricas. A través de la transformación automatizada y estandarizada de la línea de producción, ayuda a las fábricas a actualizar la capacidad de producción, optimizar los costos de mano de obra y unificar la calidad del producto, satisfaciendo la oferta nacional en masa y las demandas de fabricación para exportación. Es el equipo de producción completo central para las fábricas modernas de vehículos eléctricos.

Construida a medida exclusivamente para fabricantes de vehículos eléctricos de dos ruedas, esta línea de ensamblaje de scooters eléctricos puede combinarse con líneas auxiliares, incluidas líneas de soldadura de bastidores, líneas de pulverización de piezas de plástico, líneas de preensamblaje de baterías, líneas de prueba de lluvia del vehículo completo y sistemas verticales de almacenamiento del producto terminado, para construir una fábrica inteligente integrada que cubra todo el proceso de fabricación de vehículos eléctricos.

Ofrecemos soluciones integrales de soporte de cadena completa de extremo a extremo, incluida la planificación de líneas de producción para nuevas fábricas, la mejora y renovación de líneas de ensamblaje obsoletas, el levantamiento en sitio de las plantas, la fabricación de equipos, la instalación y puesta en marcha en sitio, y los servicios de por vida de operación y mantenimiento posventa.
