Línea de ensamblaje de cargadores EV (AC/DC)

1. Resumen de la línea de producción

Esta es una solución de ensamblaje general a gran escala diseñada para cargadores de vehículos eléctricos (EV) de corriente alterna y continua de 60 kW a 180 kW. La línea completa utiliza el sistema MES (Manufacturing Execution System) como centro de datos, conectando en un flujo de producción de bucle cerrado la distribución automática por AGV, las islas de ensamblaje modulares y las estaciones de pruebas en línea.

I. Arquitectura de la línea y distribución del taller

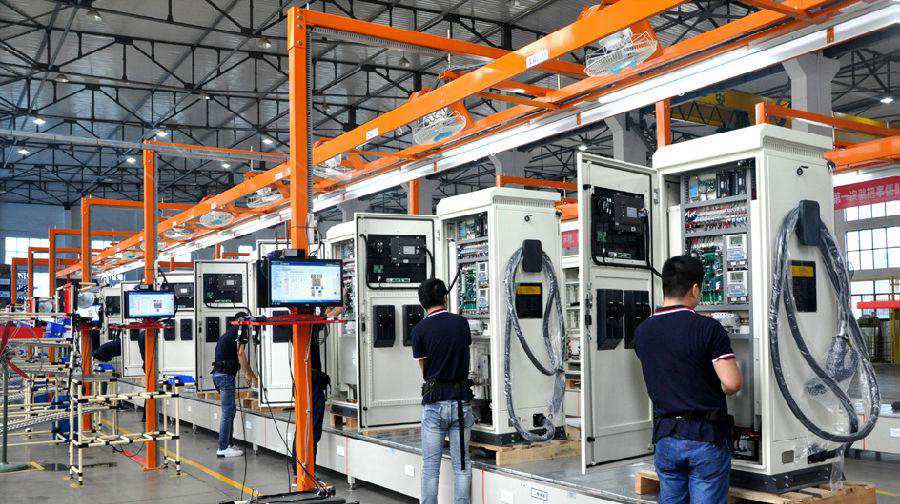

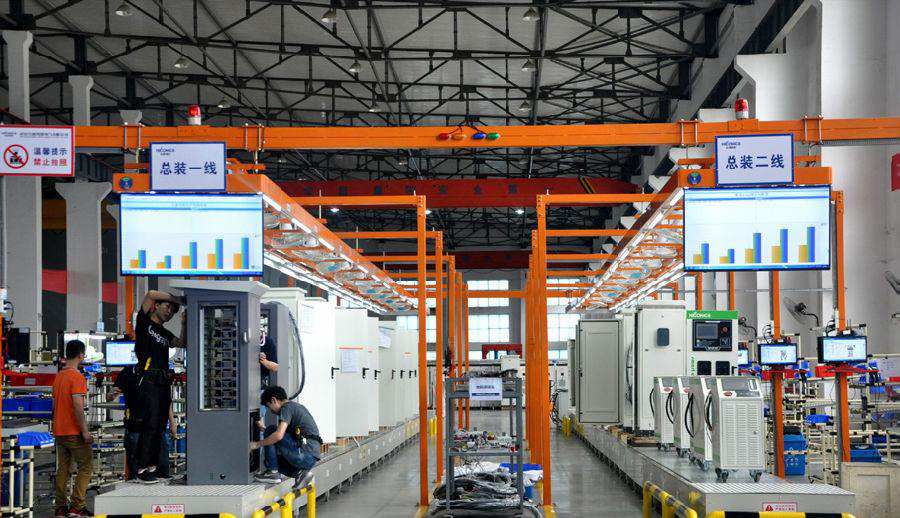

La línea adopta un modo de operación bilateral paralelo. Los postes de perfil de aluminio anodizado naranja no solo proporcionan soporte estructural, sino que también integran tiras de iluminación LED, acoplamientos neumáticos de cambio rápido y estantes de materiales de múltiples niveles, permitiendo a los operarios acceder a todos los recursos de ensamblaje en un solo paso. Los tableros electrónicos Andon suspendidos muestran en tiempo real el progreso de las órdenes de trabajo, el OEE del equipo y la tasa de primer paso, logrando una gestión totalmente visualizable del taller. Esta arquitectura se adapta flexiblemente a la producción mixta de cargadores de diferentes niveles de potencia y número de pistolas; al cambiar de modelo, el sistema se ajusta simplemente invocando los parámetros de la lista BOM correspondiente.

II. Flujo de proceso de ensamblaje principal

1. Carga del gabinete y tratamiento de limpieza

El AGV transporta el gabinete de chapa soldada hasta el inicio de la línea de rodillos. Un escáner lee el código de trazabilidad a nivel VIN y lo vincula a la orden de trabajo en el MES. Luego, los operarios utilizan pistolas de aire ionizado para eliminar el polvo electrostático dentro del gabinete, proporcionando un entorno limpio para la instalación posterior de componentes electrónicos de alta precisión.

2. Integración del módulo de potencia y sistema de control principal

Los módulos de potencia IGBT o SiC, los fusibles de corriente continua y la PCB principal se montan en rieles DIN estándar en posiciones designadas. Los tornillos de los terminales se aprietan con herramientas de torque conectadas en red para garantizar que la resistencia de contacto del circuito principal cumpla con los estándares. Los cables de alto voltaje de CC (hasta 1000V) son procesados por máquinas automáticas de corte y crimpado, y se fijan mediante canaletas y bridas para asegurar que el espaciado cumpla con los requisitos de distancia de aislamiento eléctrico.

3. Gestión térmica y ensamblaje de accesorios

Los ventiladores de enfriamiento, los filtros antipolvo y las cubiertas de los conductos de aire se instalan secuencialmente; algunos modelos de alta potencia incluyen una verificación adicional del cableado de los sensores de temperatura NTC. El cable de la pistola de carga se enrolla con una curvatura estándar en el soporte lateral, y los pines de comunicación de la pistola (CAN/LIN) se acoplan con los contactos de alimentación para una autoverificación.

4. Verificación funcional de la máquina completa y cribado de envejecimiento

Tras cerrar el interruptor principal, el sistema ejecuta un programa de autoprueba: verifica la respuesta de la pantalla táctil, la lógica de inicio por RFID/código QR, la función de corte del circuito de parada de emergencia, y mide el rizado del voltaje de salida y la precisión de la corriente. Un probador de resistencia aislante aplica 3000V AC durante 1 minuto para verificar la resistencia dieléctrica. Finalmente, los equipos calificados se transfieren a la sala de envejecimiento de 72 horas, donde se simulan ciclos de carga reales para eliminar fallas tempranas.

III. Parámetros técnicos clave

IV. Sistema de control de calidad

• Intercepción a prueba de errores BOM: Al cargar componentes críticos (PCBA, módulos de potencia, cables de pistola), el escaneo de códigos de barras es obligatorio. El sistema compara automáticamente con la configuración del modelo actual para prevenir confusiones de modelo.
• Trazabilidad del torque: Los pernos de conexión del busbar y las tuercas de bloqueo de la pistola utilizan exclusivamente herramientas dinamométricas digitales. Las curvas de apriete se cargan en tiempo real al MES, permitiendo la consulta permanente de los datos de apriete de cada equipo.
• Verificación de cumplimiento de seguridad: Pruebas integradas de resistencia dieléctrica (Hi-Pot) y continuidad de puesta a tierra aseguran que el producto cumpla con los requisitos de certificación de seguridad obligatorios de la norma nacional GB/T 18487 y la norma internacional IEC 61851.

Capacidad de expansión: La línea reservó espacio de diseño para la actualización de módulos de carga bidireccional V2G (Vehicle-to-Grid) y estaciones de ensamblaje de cables de pistolas de enfriamiento líquido, permitiendo una expansión perfecta a medida que avanza la tecnología.
