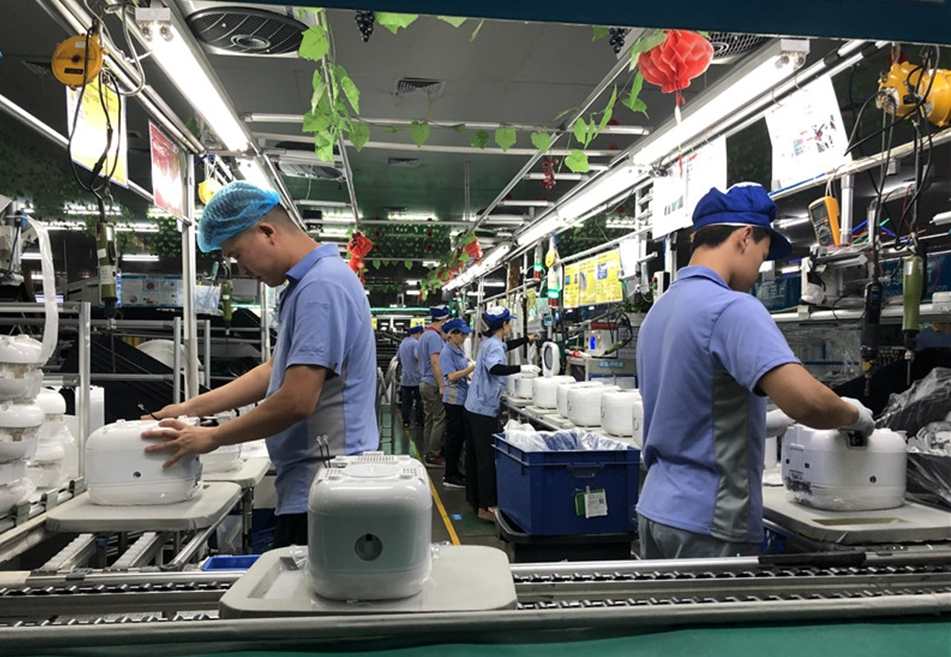

Línea de ensamblaje de ollas arroceras

Esta es una línea de ensamblaje colaborativa hombre-máquina altamente eficiente, diseñada meticulosamente para la producción en masa de ollas arroceras eléctricas inteligentes. Abordando el peso considerable de componentes como la olla interior de metal y la placa calefactora, este sistema de producción utiliza una cadena de doble velocidad de acero de alta resistencia (transportador Welt). Este robusto diseño garantiza un transporte estable de los subensamblajes pesados, manteniendo al mismo tiempo una alta resistencia al desgaste y una gran capacidad de carga para operaciones continuas las 24 horas.

I. Sistema de transporte y configuración de la distribución

La columna vertebral estructural de la línea es una cadena welt de acero de servicio pesado, que proporciona una rigidez superior en comparación con las alternativas de aluminio. La distribución adopta un flujo clásico en “línea recta”, protegido en la parte superior por cortinas blandas antiestáticas de PVC semitransparentes para aislar el polvo, al tiempo que permite una supervisión gerencial clara. Se asigna un espacio de trabajo amplio entre las estaciones, complementado con mesas de trabajo ergonómicas independientes. Este diseño se adapta perfectamente a la secuencia de ensamblaje, particularmente la colocación de la olla interior y la fijación de la bisagra de la tapa, que requieren mayores rangos de movimiento.

II. Flujo del proceso principal de ensamblaje

El flujo de trabajo está optimizado para el complejo ensamblaje térmico y mecánico de las ollas arroceras:

1. Montaje de la placa calefactora y el termostato: Prensar con precisión la pesada placa calefactora de aluminio fundido y el limitador magnético de temperatura en la carcasa inferior, luego fijar con atornilladoras eléctricas controladas por torque.
2. Instalación de la junta de la olla interior: Colocar a presión los anillos de sellado de goma de silicona en los bordes de la olla interior de aluminio para garantizar un rendimiento de cocción a prueba de fugas.
3. PCB y arnés de cableado: Conectar el PCB de control principal, la placa de suministro de energía y el panel de teclado, estableciendo el circuito eléctrico inicial.
4. Integración del cuerpo y la tapa: Colocar la olla interior ensamblada en la carcasa, asegurar la tapa (equipada con válvula de vapor) y bloquear el mecanismo de bisagra.
5. Prueba de fugas y verificación de encendido: Realizar una simple prueba de llenado con agua para verificar fugas y comprobar que las luces indicadoras de calentamiento funcionan correctamente.

III. Arquitectura de control de calidad y pruebas

El extremo de la línea integra interfaces de prueba automatizadas vinculadas al PLC central. Si el sistema detecta circuitos abiertos, fallas del termostato o fallas de resistencia de conexión a tierra, la unidad defectuosa se desvía automáticamente a un carril de retrabajo dedicado. Todos los productos terminados deben someterse a una rigurosa prueba de envejecimiento tipo “marquesina” dentro de la cámara de quemado, simulando una cocción prolongada a alta temperatura para verificar que el termostato corte la energía con precisión después de desengancharse del imán.

IV. Especificaciones técnicas

• Productos objetivo: Ollas arroceras eléctricas inteligentes de 3 L – 5 L / ollas a presión multifuncionales
• Velocidad de línea: Accionamiento de frecuencia variable (VFD), 4–8 metros/minuto
• Tipo de transportador: Cadena de doble velocidad de acero con capacidad de transferencia lateral de paletas
• Neumática: 0,5–0,7 MPa (para equipos neumáticos de prensado y sistemas automáticos de atornillado)
• Capacidad de carga: ≥30 kg por paleta/portador de trabajo

V. Ventajas de diseño

Al aprovechar la alta rigidez de la cadena welt de acero, esta línea de ensamblaje de ollas arroceras elimina eficazmente la vibración y el desgaste durante el transporte de componentes pesados. Además, el amplio diseño de pasillos a ambos lados de la línea considera plenamente la necesidad de movimiento de los empleados y la rotación de materiales, lo que refleja un doble enfoque en la eficiencia de producción y el diseño ergonómico del lugar de trabajo.
