1. Resumen de la línea de producción

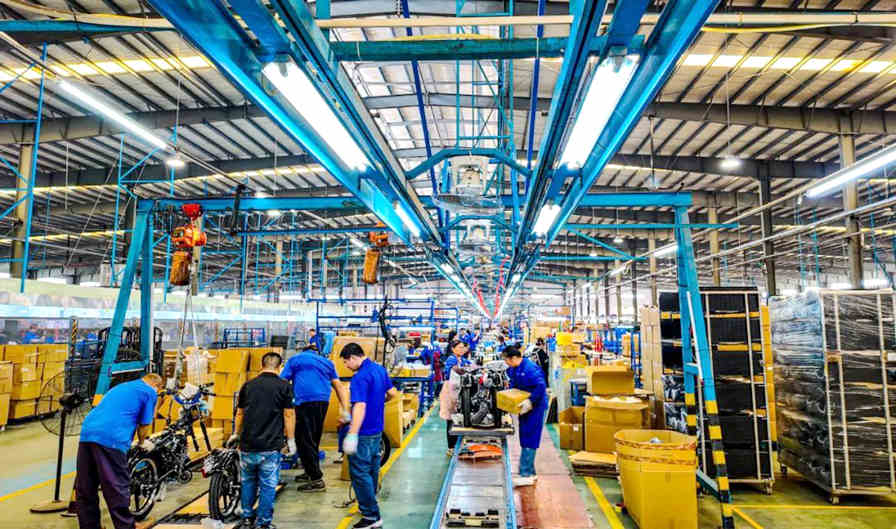

Esta línea de ensamblaje de motocicletas utiliza un sistema transportador de cadena de arrastre en el piso, responsable principalmente del ensamblaje de los bastidores soldados de las motocicletas, los motores, los conjuntos de ruedas delanteras/traseras, los tanques de combustible y los paneles de la carrocería. La línea está soportada por estructuras de celosía de acero azul de alta resistencia, con múltiples polipastos eléctricos naranjas montados en la parte superior para elevar y transferir los componentes pesados (p. ej., el motor, el tanque de combustible). La parte inferior presenta un transportador de cadena de piso para un movimiento suave entre estaciones.
La línea admite la producción de modelos mixtos de motocicletas estándar, scooters y motocicletas de tipo underbone. Cada estación está equipada con accesorios dedicados y carros de herramientas móviles, combinando el ensamblaje manual con el equipo semiautomatizado para completar el proceso completo: preensamblaje del bastidor, instalación del tren motriz, conexión de tuberías, cableado eléctrico y puesta en marcha final.
2. Módulos de proceso centrales
2.1 Zona de carga y preensamblaje del bastidor
- Posicionamiento del bastidor: Los bastidores entran mediante la cadena de arrastre y se detienen con precisión (±1,5 mm) utilizando topes mecánicos y pasadores de espiga.
- Preensamblaje del bastidor: Instalación de la horquilla delantera, el basculante trasero, el tubo de dirección y los soportes de los estribos; apriete de los pernos críticos con llaves neumáticas.
2.2 Zona de ensamblaje del tren motriz
- Izado del motor: Uso de los polipastos aéreos para elevar y posicionar los motores sobre el centro del bastidor, asegurados mediante casquillos de alineación y pernos.
- Instalación de la transmisión: Instalación del embrague, la caja de cambios y el accionamiento por cadena/correa; ajuste de la tensión y bloqueo en su lugar.
2.3 Zona de ensamblaje de ruedas delanteras/traseras y suspensión
- Ensamblaje de la rueda delantera: Montaje de la rueda delantera, la pinza de freno, la suspensión y el guardabarros; ajuste de la holgura de la dirección.
- Ensamblaje de la rueda trasera: Montaje de la rueda trasera, el protector de cadena, el amortiguador trasero y el soporte de la placa de matrícula; garantía de un accionamiento suave sin ruido.
2.4 Zona de ensamblaje de los paneles de la carrocería y del sistema eléctrico
- Instalación del tanque de combustible y el asiento: Elevación y montaje del tanque de combustible; conexión de las líneas de combustible; instalación del asiento y su cerradura.
- Cableado eléctrico: Tendido del arnés principal, el arnés del cuadro de instrumentos y el arnés de iluminación; conexión del interruptor de encendido, el cuadro de instrumentos y las lámparas.
- Acabados exteriores: Instalación de los guardabarros, las cubiertas laterales, la luz trasera, los espejos y el manillar.
2.5 Zona de inspección final y puesta en marcha
- Pruebas funcionales: Arranque del motor, prueba de la estabilidad al ralentí, la respuesta de aceleración, el rendimiento de frenado y la iluminación/las señales.
- Pista de prueba en carretera: Algunas líneas incluyen pistas de prueba cortas para verificar la flexibilidad de la dirección y la suavidad de la conducción.
- Etiquetado y empaque: Aplicación de las placas de identificación y los certificados; embolsado y empaque; transferencia al almacén de productos terminados.
3. Parámetros técnicos clave
- Velocidad de transporte: 0,3 ~ 5 m/min (frecuencia variable)
- Takt de producción: ≥ 120 unidades/turno (8 horas)
- Capacidad de carga: Cadena de arrastre ≥ 800 kg/estación; capacidad del polipasto 500~2000 kg
- Precisión de posicionamiento: ±1,5 mm (topes mecánicos + fotocélulas)
- Presión de suministro de aire: 0,6 ~ 0,8 MPa
- Suministro de energía: 3F 380V/50Hz, estaciones locales 220V
4. Estaciones de control de calidad
- Monitoreo de par crítico: Los pernos de montaje del motor, los pernos de la viga principal del bastidor y las tuercas del eje de las ruedas utilizan herramientas de torque digital con carga en tiempo real al MES.
- Prueba de sellado de las tuberías: Las líneas de combustible y de freno se someten a pruebas de fugas por presión de aire (≤5 kPa/min).
- Prueba de continuidad eléctrica: Verificación de la continuidad del 100% de los circuitos con alarma automática para cortocircuitos/circuitos abiertos.
- Inspección de los espacios de apariencia: Las galgas de espesores y las reglas de espacios verifican el ajuste de los paneles (≤1,5 mm).
Nota: Admite el cambio rápido para los modelos estándar/scooter/underbone; tiempo de cambio ≤30 min.
