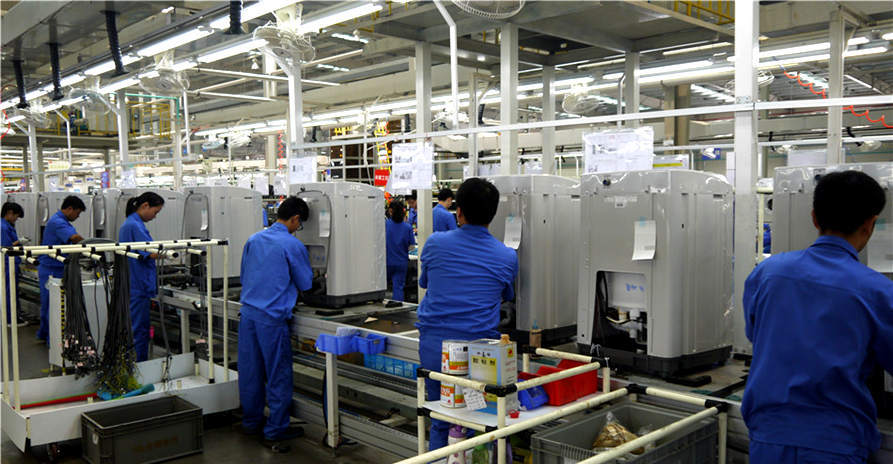

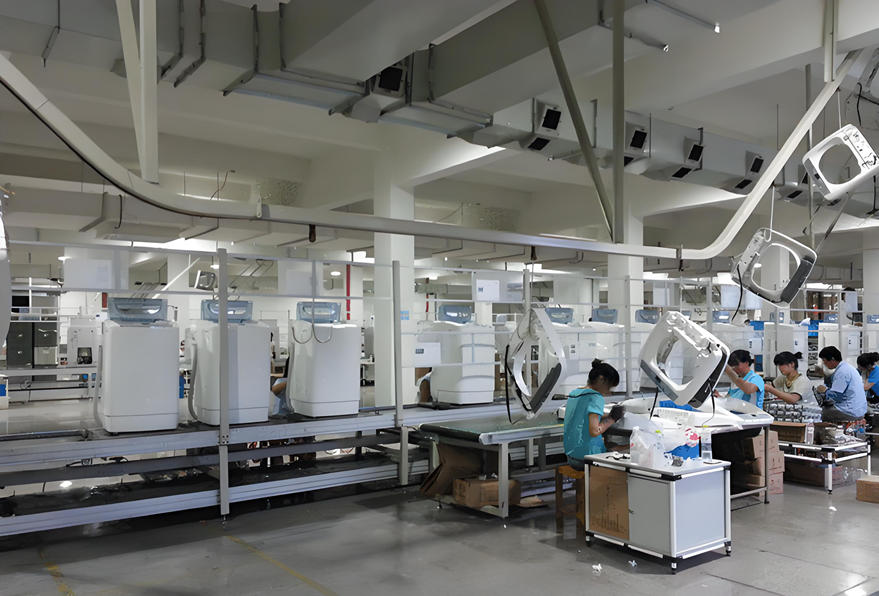

Línea de ensamblaje de lavadoras

Esta línea de ensamblaje de lavadoras está diseñada específicamente para la producción de gran volumen de lavadoras de carga superior, destinada tanto al sector doméstico como al comercial. Como línea de producción de lavadoras dedicada, emplea un diseño modular y flexible para gestionar el ciclo completo de fabricación, desde la entrada del gabinete hasta la salida del producto final. La línea de ensamblaje de lavadoras integra cinco módulos principales: el sistema de transporte, las estaciones de ensamblaje, las unidades de inspección, las interfaces logísticas y un sistema de control centralizado. Esta arquitectura garantiza una sincronización precisa del proceso y la integridad de los datos, proporcionando una base estable para operaciones de fabricación a gran escala.

Sistema de transporte

La línea principal utiliza un transportador de rodillos acumulativo diseñado para una capacidad de carga ≥300 kg/m, con un paso de rodillo de 150 mm adecuado para las dimensiones estándar del gabinete. Los accionamientos de frecuencia variable permiten ajustar la velocidad entre 0,3 y 1,5 m/min, sincronizando la línea de ensamblaje de lavadoras con los procesos aguas arriba de estampado y moldeo por inyección. Para garantizar la estabilidad, se instalan rieles guía de nailon a lo largo de la vía para evitar la abrasión del gabinete, mientras que los rodillos cónicos facilitan transiciones suaves en curvas de R=500 mm. Las estaciones de trabajo críticas están equipadas con dispositivos de elevación y rotación capaces de girar 90° o 180°, lo que permite un ensamblaje eficiente de la parte inferior. Los topes neumáticos proporcionan una precisión posicional de ±1 mm.

Flujo del proceso de ensamblaje

La línea de producción de lavadoras está configurada con diez estaciones principales, secuenciadas para optimizar la eficiencia del ensamblaje:

1. Preensamblaje del gabinete: Instalación de la tina interior, el pulsador y los resortes de amortiguación. El par de apriete se controla mediante llaves digitales (rango: 10–50 N·m), mientras que los sensores láser de distancia verifican la concentricidad de la tina interior (tolerancia: ≤0,5 mm).
2. Montaje del sistema de transmisión: Instalación del motor, el embrague y la correa de transmisión. Un dispositivo de vibración simula las frecuencias de funcionamiento (10–50 Hz) para validar la estabilidad mecánica.
3. Integración eléctrica: Conexión directa de la placa de control principal, el cable de alimentación y los sensores de nivel de agua. Los comprobadores de sonda aseguran la continuidad del circuito con una resistencia de contacto inferior a 0,1 Ω.
4. Ensamblaje de la carcasa y la tapa: Montaje de la tina exterior, el panel de control y la tapa. Los sistemas de visión inspeccionan los espacios de la tapa (≤0,3 mm) y la coplanaridad (≤0,2 mm).
5. Instalación del circuito de agua: Ensamblaje de las mangueras de entrada, las válvulas de desagüe y las electroválvulas. Se realiza una prueba neumática de presión a 0,6 MPa durante 10 segundos, con una tasa de fugas admisible de ≤10 Pa/min.
6. Ensamblaje del dosificador: Instalación del cajón de detergente, seguida de comprobaciones funcionales del deslizamiento suave (fuerza de arrastre ≤5 N).
7. Pruebas funcionales: Ejecución de ciclos de lavado y centrifugado (10–60 min) mientras se monitoriza el consumo de corriente (≤110% del valor nominal) y la aceleración por vibración (≤0,5 g).
8. Verificación de la integridad del sellado: Prueba de inmersión en un tanque de agua de 200 mm durante 5 minutos para detectar fugas visualmente, o prueba neumática a 0,4 MPa (tasa de fugas ≤5 Pa/min).
9. Calibración de rendimiento: Conexión a un banco de pruebas para registrar el consumo de energía (≤0,1 kWh/ciclo), el uso de agua (≤10 L/ciclo) y el índice de limpieza (≥0,8).
10. Empaque final: Embolsado, encajado y sellado de cajas automatizados. Los sensores de pesaje integrados (precisión: ±0,1 kg) rechazan los productos que no cumplen las especificaciones de peso.

Arquitectura de control e inspección

La infraestructura de control de esta línea de ensamblaje de lavadoras se basa en PLC Siemens S7-1200 gestionados mediante un sistema SCADA WinCC. La adquisición de datos en tiempo real cubre parámetros críticos, incluyendo corriente, voltaje, presión, temperatura y RPM, todo registrado en el MES para trazabilidad. El sistema garantiza la calidad mediante visión artificial (cámaras de 5MP y sensores láser de desplazamiento) para comprobaciones dimensionales y paradas automáticas activadas por desviaciones de parámetros. Se generan códigos de falla para unidades específicas para facilitar el análisis de causa raíz.

Logística e integración del sistema

La línea de ensamblaje de lavadoras se interconecta sin problemas con los transportadores de gabinetes aguas arriba para la carga automática y con los AGV aguas abajo para la transferencia al almacén. Las zonas de búfer entre estaciones (2 m de longitud) evitan los cuellos de botella, mientras que los sistemas a prueba de errores basados en RFID detienen las operaciones al detectar un emparejamiento incorrecto de piezas. La arquitectura admite la integración completa con ERP/MES para la gestión de órdenes de trabajo y los bucles de retroalimentación de datos de calidad.

Especificaciones técnicas

• Rendimiento: ≥250 unidades/hora (carga superior); ≤200 unidades/hora (carga frontal)
• Disponibilidad: ≥95%
• Rendimiento de primer paso: ≥98%
• Suministro eléctrico: 380 V / 50 Hz, trifásico, 5 hilos
• Neumática: aire limpio y seco de 0,6–0,8 MPa
• Entorno: Temperatura 18–28 °C, humedad 40–75 % HR, no corrosivo, bajo EMI

Ventajas de diseño

La modularidad de esta línea de producción de lavadoras permite cambios de modelo en menos de 30 minutos. Los componentes de alta fiabilidad garantizan un tiempo medio entre fallas (MTBF) superior a 8.000 horas, proporcionando una base sólida para operaciones de fabricación escalables.
