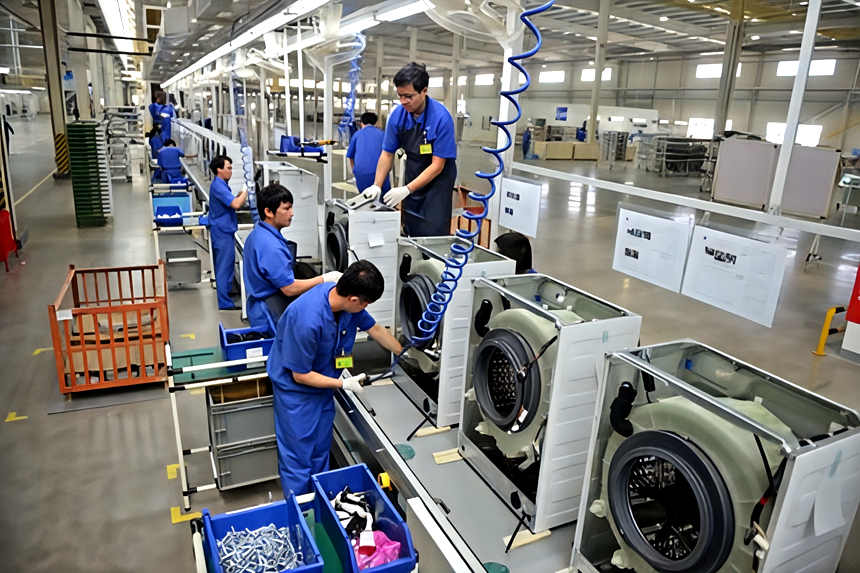

Línea de ensamblaje de lavadoras de carga frontal

1. Resumen: De los tipos de lavadoras a las soluciones de ensamblaje

En el sector de la fabricación de electrodomésticos, las lavadoras se clasifican principalmente en dos tipos estructurales: las lavadoras de carga superior (pulsador) y las lavadoras de carga frontal (tambor).

Las lavadoras de carga superior dependen de un pulsador en el fondo de la tina que gira en sentido horario y antihorario para generar el flujo de agua. La limpieza se logra mediante fricción. Estas máquinas tienen una estructura relativamente simple (esencialmente un tambor interior único con una tapa de apertura superior), lo que resulta en menos pasos de ensamblaje y un proceso de producción sencillo.

Las lavadoras de carga frontal (tambor), por el contrario, cuentan con un tambor montado horizontalmente. Durante la operación, la ropa es elevada por la pared del tambor y luego cae por gravedad, logrando la limpieza mediante una acción mecánica de “elevar y golpear”. En comparación con los modelos de pulsador, las lavadoras de tambor incorporan componentes adicionales: contrapesos de hormigón, un sistema de absorción de impactos, una junta de puerta (empaque), un elemento calefactor y un mecanismo de bloqueo de puerta. La unidad terminada es significativamente más pesada (típicamente 60-80 kg de peso neto) e involucra procesos de ensamblaje más complejos. Esto exige una mayor capacidad de carga, precisión de posicionamiento y capacidades de prueba eléctrica a la línea de producción de lavadoras de carga frontal.

Para cumplir con estos requisitos estructurales y de ensamblaje específicos, nuestra línea de ensamblaje de lavadoras de carga frontal está diseñada para manejar el ciclo de fabricación completo: desde la carga del chasis, el ensamblaje del tambor interior y el cerramiento del gabinete, hasta la instalación del contrapeso, el tendido de tuberías, el cableado eléctrico, el ensamblaje de la puerta, las pruebas funcionales y el empaque final.

2. Detalles del proceso de ensamblaje: Ingeniería de precisión para lavadoras de tambor

Preensamblaje del chasis y el tambor interior

En la estación de preensamblaje, los amortiguadores (4 juegos), el conjunto del tambor interior, el motor y la polea se montan secuencialmente sobre el accesorio del chasis. La fijación del motor se realiza con llaves neumáticas controladas por par con un rango de ajuste de 8-12 N·m, lo que garantiza una tensión de correa consistente en todas las unidades. Una vez completado, un mecanismo de transferencia con elevación mueve el conjunto del chasis a la línea transportadora principal de lavadoras.

Cerramiento del gabinete y alineación

El gabinete exterior (chapa metálica o plástico PP) se eleva, ya sea manualmente o con un brazo equilibrador, y se coloca sobre el conjunto del tambor interior posicionado. Los accesorios de posicionamiento en ambos lados de la línea de ensamblaje de lavadoras de tambor garantizan la alineación coaxial entre el gabinete y el chasis, con una desviación de ≤ 1,5 mm. Después de la alineación, los pernos de conexión de los paneles laterales se aprietan con máquinas automáticas o manuales de atornillado a un par de 5-8 N·m.

Contrapeso y tendido de tuberías

Los contrapesos de hormigón/hierro fundido superiores y frontales (peso de un solo bloque: 15-25 kg) se colocan con la asistencia de brazos de elevación con equilibrio por resorte. Los pernos de fijación se aprietan a 15-20 N·m. Luego se conectan las mangueras de entrada, las tuberías de la bomba de desagüe, los cables de alimentación y los cables de tierra. Todas las tuberías y el cableado se aseguran con abrazaderas a intervalos de ≤ 150 mm para prevenir el desgaste inducido por vibraciones.

Ensamblaje de la puerta

Después de instalar la bisagra frontal de la puerta y el conjunto de vidrio, los técnicos ajustan el espacio entre la puerta y el gabinete a un valor uniforme de 3-5 mm en los cuatro lados. El conector de la cerradura de la puerta se enchufa y se presiona firmemente en su lugar con un accesorio dedicado.

Pruebas de fin de línea (EOL)

Las unidades completamente ensambladas entran en la estación de pruebas para una verificación integral de calidad:

• Prueba de resistencia de conexión a tierra: Corriente de prueba 25A, resistencia ≤ 0,1 Ω (Aprobado).
• Prueba de tensión soportada (Hipot): CA 1250 V / 1 min, corriente de fuga ≤ 5 mA.
• Prueba funcional: Verificación con alimentación activa de la entrada de agua, el desagüe, el avance/retroceso del motor, el elemento calefactor (verificación de resistencia) y la continuidad de la cerradura de la puerta.
• Prueba de ruido y vibración: Se realiza en una sala de pruebas insonorizada (ruido de fondo ≤ 35 dB(A)). La unidad funciona a 800 / 1200 / 1400 rpm. Los criterios de aprobado/rechazado siguen las especificaciones de calidad específicas del cliente.

Empaque y salida de línea

Después de superar todas las pruebas, la unidad se envuelve automáticamente en película de PE. Los accesorios y los manuales de usuario se insertan manualmente, seguido del plegado automático de cajas, el sellado y el flejado. Los productos terminados se transportan a través de una línea de rodillos hasta el área de paletizado o la estación de acoplamiento AGV.
