1. Resumen de la línea de producción

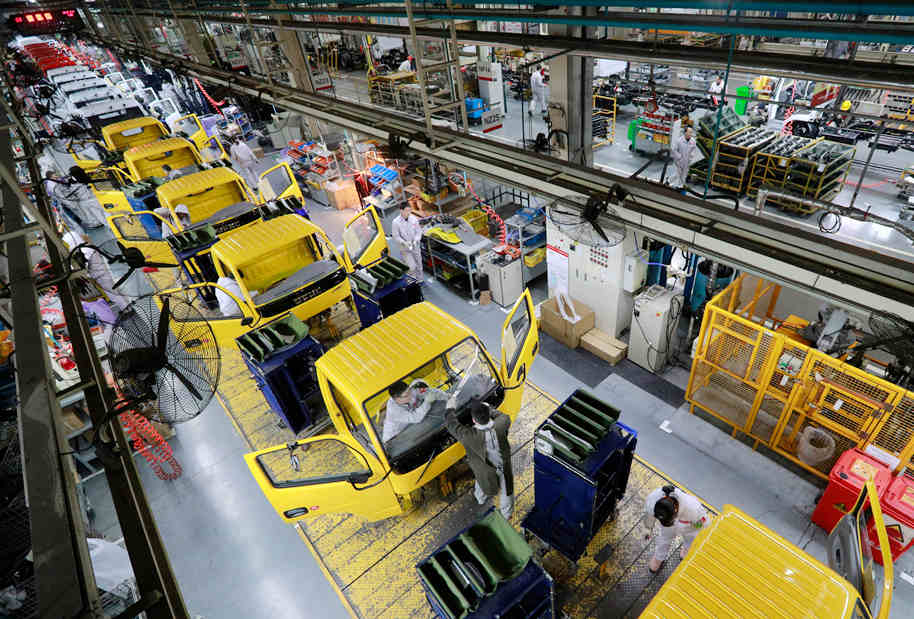

Esta línea de ensamblaje de camiones es un sistema flexible diseñado para el ensamblaje final de camiones ligeros y medianos. Adopta una distribución tridimensional que combina transportadores de patines (paletas) en el piso con una cadena acumulativa aérea. El nivel inferior maneja principalmente el subensamblaje de puertas, tableros, asientos y componentes del chasis, mientras que el nivel superior gestiona el ensamblaje de la carrocería de la cabina, la instalación del compartimiento del motor y el acoplamiento de los ejes delantero/trasero. La línea está equipada con paletas de cabina amarillas y carros de herramientas móviles, lo que admite el cambio rápido para múltiples modelos y configuraciones (p. ej., camión de caja, plataforma, pintura amarilla de ingeniería), satisfaciendo las necesidades de personalización en masa de los vehículos comerciales y los vehículos de propósito especial.
2. Módulos de proceso centrales
2.1 Preprocesamiento del chasis y subensamblaje
- Carga del chasis: Los bastidores del chasis se entregan mediante polipastos autopropulsados o transportadores de patines, seguidos de la limpieza, el marcado del VIN y el posicionamiento preliminar de la suspensión delantera y el eje trasero.
- Tuberías del chasis y frenado: Instalación de las líneas de freno, las líneas de combustible y los arneses del chasis, seguida de la prueba de estanqueidad al aire (prueba de retención de presión).
- Subensamblaje del interior: Ensamblaje de asientos, tableros, alfombras y acabados de puertas en las estaciones superiores o laterales para formar unidades modulares para la instalación posterior.
2.2 Ensamblaje de la cabina
- Carga de la carrocería de la cabina: Entrega de las carrocerías de la cabina mediante la cadena aérea a la línea principal; los trabajadores realizan el desmontaje de las puertas (si se subensamblan) o su instalación.
- Instalación de los acabados interiores/exteriores: Instalación del panel frontal, el conjunto del tablero, el revestimiento del techo, las alfombras, los espejos y los limpiaparabrisas; realización de la instalación de los vidrios y las pruebas de sellado.
- Puertas y accesorios: Ensamblaje independiente de los elevacristales, las cerraduras y los paneles interiores de las puertas, seguido del acoplamiento con la carrocería.
2.3 Acoplamiento del tren motriz y el chasis
- Izado del motor: Elevación del conjunto motor/transmisión sobre el chasis mediante grúas o AGV; conexión de los ejes de transmisión, las líneas del embrague y los soportes del motor.
- Conexión de tuberías: Conexión de las tuberías de agua de enfriamiento, las líneas de A/C, las tuberías de admisión/escape y los arneses de alto voltaje (para camiones de nueva energía).
- Neumáticos y sistema de frenado: Instalación de los neumáticos delanteros/traseros, las pastillas de freno y las cámaras de aire; realización de las pruebas de purga de las líneas de freno.
2.4 Inspección final y puesta en marcha
- Inspección estática: Verificación de la alineación de las cuatro ruedas, las mediciones de espacios/diferencias, la integridad del sellador y la calidad de la pintura.
- Pruebas dinámicas: Realización de pruebas de arranque en frío, suavidad del cambio, distancia de frenado y verificación de la función de la dirección asistida.
- Prueba de lluvia y prueba en carretera: Algunas líneas de gama alta incluyen salas de prueba de lluvia para la impermeabilización o pistas de prueba para condiciones de alta velocidad y caminos irregulares.
3. Parámetros técnicos clave
- Método de transporte: Patines (paletas) en el piso + cadena acumulativa aérea
- Takt de producción: ≥ 15 unidades/turno (8 horas, según la complejidad del modelo)
- Precisión de posicionamiento: ±2,0 mm (estaciones críticas de acoplamiento)
- Capacidad de carga: Carga del patín ≥ 3000 kg; capacidad nominal de la grúa ≥ 2 toneladas
- Presión de suministro de aire: 0,6 ~ 0,8 MPa
- Método de control: Control centralizado por PLC + IO distribuido + sistema ANDON
4. Estaciones de control de calidad
- Trazabilidad del torque: Los pernos críticos (p. ej., las conexiones del bastidor del chasis, los soportes del motor) utilizan llaves dinamométricas digitales con carga automática de datos al MES.
- Inspección de espacios/diferencias: Los medidores láser de distancia o las galgas de pasa/no-pasa verifican el ajuste entre las puertas/guardabarros y el capó/guardabarros (≤2,0 mm).
- Prueba de sellado: Prueba de retención de presión de la línea de chasis (≥0,6 MPa, caída ≤50 kPa en 30 s); prueba de lluvia de la cabina (≥10 min, sin fugas).
- Verificación del 100% de las funciones: Luces, bocina, limpiaparabrisas, visualización del cuadro de instrumentos y funciones ABS/ESC inspeccionadas por completo.
Nota: Admite la producción de modelos mixtos para diferentes distancias entre ejes y tonelajes mediante el cambio de los accesorios de los patines y los ajustes de la suspensión; tiempo de cambio ≤45 min.
