1. Topología del marco y la distribución

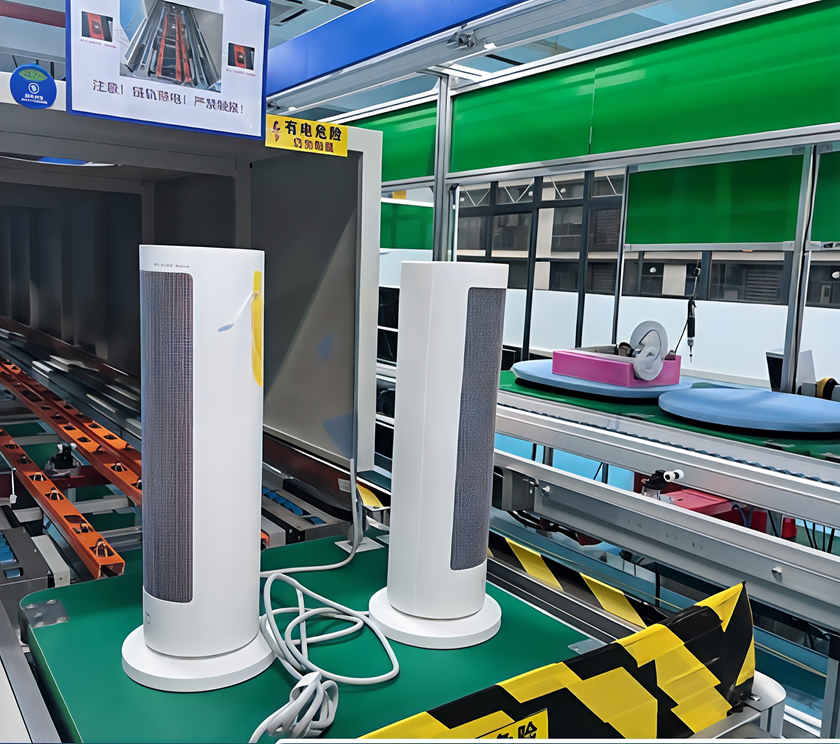

El marco de la línea de producción se construye con perfiles de aluminio industrial de alta resistencia 4040 / 4080 en un diseño modular, que presenta una apariencia ordenada y una modificación estructural conveniente. Teniendo en cuenta que los ventiladores de torre son electrodomésticos alargados compactos, livianos pero esbeltos, la línea adopta una distribución combinada de secciones rectas y segmentos de transición flexibles, con mecanismos adicionales de esquina de 90° dispuestos parcialmente.
La superficie de trabajo está cubierta con una lámina de goma antiestática verde de 3 mm (resistencia superficial: 10⁶ ~ 10⁹ Ω), que previene eficazmente la descarga electrostática y los daños a las placas de control de precisión y las pantallas táctiles. Se instala un sistema de iluminación LED integrado a prueba de polvo en la parte superior, con una iluminancia ≥ 500 Lux, para garantizar áreas de trabajo sin sombras.
2. Sistema de transporte central
Para las piezas de trabajo cilíndricas alargadas, la unidad de transporte central adopta un transportador de cadena de placa plana superior (cadena de sujeción de botellas / cadena portadora cilíndrica). Las placas de cadena se fabrican de POM o aleación de aluminio con tratamiento de superficie resistente a los rayones; el espaciado de sujeción se puede ajustar con precisión para acomodar cilindros de ventilador de torre con diámetros que van de 80 mm a 120 mm, evitando que los productos esbeltos se vuelquen o vibren durante el transporte.
La potencia de accionamiento la suministran motores de engranajes de frecuencia variable que permiten una regulación de velocidad sin escalones de 0 a 15 m/min. En las esquinas de la línea se aplican placas de cadena curvas magnéticas o transiciones integradas con correa dentada para garantizar un giro suave del producto.
3. Sistema de asistencia ergonómica (equipo de asistencia de potencia de precisión)
Grúas de equilibrio neumáticas de servicio ligero (o sistemas de riel de aluminio) se disponen longitudinalmente a lo largo de la línea de producción:
- Carga de elevación nominal: 10 kg – 20 kg (combinada con las carcasas de plástico y los conjuntos internos de ruedas de viento)
- Características de operación: El brazo de asistencia admite una rotación de 360° y un modo flotante para ensamblar los deflectores de aire y las rejillas frontales en la parte superior de los ventiladores de torre. Los operadores solo necesitan una fuerza de empuje suave para insertar con precisión los componentes alargados en las interfaces estrechas de la base, aliviando en gran medida la fatiga causada por el trabajo prolongado por encima de la cabeza.
4. Instalaciones de la estación de trabajo y gestión del arnés de cableado
- Estantes de colgado de cables dedicados: Se instalan conductos de cable serpenteantes y separadores de cables por encima de cada estación de trabajo para organizar de manera ordenada los intrincados cables internos de los ventiladores de torre (cables de alimentación, cables del motor, cables del elemento calefactor) y evitar que los cables sean cortados por componentes metálicos durante el ensamblaje.
- Placas base de accesorio de cambio rápido: Se montan placas base de cambio rápido equipadas con pasadores de posicionamiento en la superficie de trabajo. Los operadores pueden rotar y reemplazar las tiras de prensado de la rejilla y los componentes de fijación de la base para lograr la producción mixta de múltiples variantes (modelos con aroma, control remoto, etc.).
5. Informatización y prevención de errores (sistema ATE y MES)
- Interfaces de prueba de seguridad eléctrica: En vista de la advertencia “Peligro: Alto Voltaje” marcada en el equipo, se reservan interfaces de comunicación estandarizadas (RS232 / disparo IO) para los probadores de tensión soportada y los probadores de corriente de fuga en las estaciones de trabajo. En la estación de prueba de encendido, el sistema se conecta automáticamente a los enchufes del ventilador para realizar pruebas de tensión soportada de alto voltaje; la estación de trabajo activará alarmas audibles y se bloqueará automáticamente si no se cumplen los umbrales de seguridad.
- Guía de SOP visualizada: Se montan monitores industriales suspendidos sobre las estaciones. Después del escaneo de códigos de barras a través del sistema MES, las vistas en explosión 3D del modelo de ventilador de torre correspondiente se muestran automáticamente, con las secuencias de ensamblaje del conducto de aire interno resaltadas para evitar el agotamiento del motor causado por conexiones de cableado invertidas.
6. Accesorios de utillaje
Los accesorios se mecanizan con precisión CNC a partir de baquelita antiestática o láminas de nailon PA66 importado.
- Posicionamiento a prueba de errores: El accesorio está equipado con una ranura de posicionamiento central para el cilindro principal del ventilador de torre, que solo permite la inserción en una dirección fija mediante el diseño a prueba de errores, lo que garantiza la orientación correcta de las entradas y salidas de aire.
- Pre-inspección del equilibrio dinámico: Se integra un sensor simple de detección de equilibrio dinámico en los accesorios de la estación de trabajo de preensamblaje final. Se activarán alarmas audibles y visuales si existe excentricidad en los impulsores ensamblados, eliminando la vibración y el ruido anormales de los ventiladores terminados durante la operación.
7. Tabla de parámetros técnicos centrales
| Elemento |
Especificación |
| Carga nominal |
≥ 15 kg por estación de trabajo (para carcasas de plástico y motores) |
| Velocidad de transporte |
2–15 m/min (ajustable por frecuencia variable) |
| Precisión de posicionamiento |
±1,0 mm (cumple los requisitos de ensamblaje para piezas de plástico) |
| Unidad de control principal |
PLC Siemens / Omron + HMI con pantalla táctil |
| Protocolos de comunicación |
Ethernet/IP, Modbus TCP |
| Suministro de energía |
CA 220V/50Hz, sistema monofásico de 3 hilos (estaciones de trabajo parciales) |
| Fuente de aire |
0,5–0,7 MPa, aire comprimido limpio y seco |
Resumen
Esta línea de ensamblaje está desarrollada a medida para pequeños electrodomésticos esbeltos como ventiladores de torre y ventiladores sin aspas. El mecanismo de transporte de precisión de cadena de placa plana superior resuelve a fondo el problema de vuelco de las piezas de trabajo alargadas; combinado con interfaces de prueba de seguridad eléctrica dedicadas y sistemas estandarizados de gestión del arnés de cableado, se adapta perfectamente a las características de fabricación de dichos productos, que presentan un cableado interno complejo y estándares de seguridad eléctrica rigurosos. Se dispone de diseño personalizado flexible y entrega según las dimensiones reales del producto y las configuraciones funcionales de los clientes.
