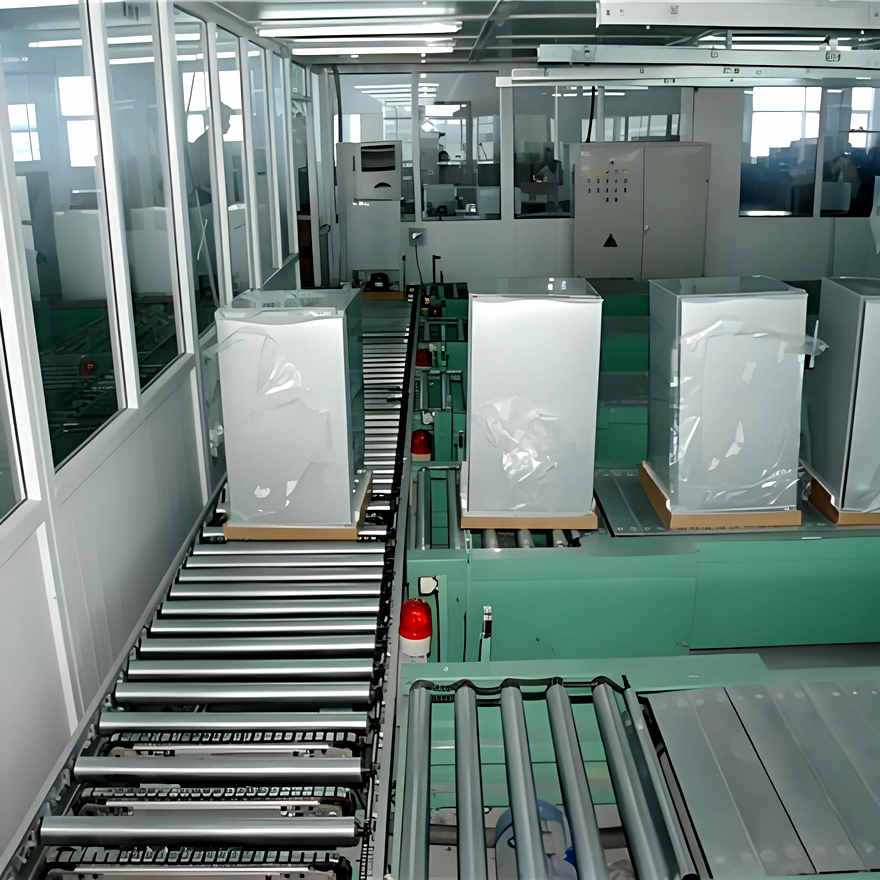

Línea de ensamblaje de congeladores

Esta es una línea de ensamblaje de congeladores automatizada y especializada, diseñada meticulosamente para la fabricación de congeladores verticales y vitrinas refrigeradas comerciales. Abordando los desafíos físicos de los recintos metálicos de gran volumen —como el peso y el volumen considerables—, esta línea de producción de congeladores integra una red de transportadores de servicio pesado con celdas de trabajo aisladas para minimizar los daños por manipulación y controlar el entorno de inyección de espuma.

I. Sistema de transporte e instalaciones

La columna vertebral de esta línea de fabricación de congeladores es un robusto sistema de transportadores de rodillos de acero galvanizado, diseñado para soportar cargas elevadas con transiciones de elevación suaves. Una característica clave es la cabina semicerrada insonorizada y a prueba de polvo de la izquierda, que normalmente alberga la unidad de espumado de poliuretano de alta presión. Esta barrera física contiene eficazmente las emisiones de partículas de espuma y mitiga el ruido industrial durante la fase crítica de aislamiento. Una estación automatizada de elevación y transferencia conecta la línea principal y las sublíneas, permitiendo una manipulación flexible de materiales entre el ensamblaje general y las áreas de pruebas fuera de línea.

II. Proceso principal de ensamblaje y aislamiento

El flujo de trabajo está optimizado para las exigencias estructurales de las unidades de refrigeración:

1. Integración de la cavidad y la base: Fijación mecánica (remachado/atornillado) del revestimiento interior de acero embutido prefabricado al chasis pintado.
2. Preensamblaje del sistema de refrigeración: Conexión y prueba de presión de la bobina del condensador y del compresor rotativo antes de montar el paquete de refrigeración sellado en la parte trasera del gabinete.
3. Espumado automatizado: Dentro de la cabina de la izquierda, un brazo robótico dispensa con precisión espuma de PU líquida. Los sistemas de visión integrados monitorizan la densidad de vertido para garantizar una capa de aislamiento térmico uniforme y sin costuras.
4. Montaje final: Instalación del termostato, los módulos de iluminación LED y las juntas magnéticas de la puerta, seguida de las conexiones del arnés de cables, garantizando el blindaje EMI y la integridad de la conexión a tierra.
5. Diagnóstico en línea: Se realizan en línea pruebas integrales de resistencia de aislamiento Hi-Pot y escaneos de fugas de refrigerante.

III. Control de calidad y arquitectura de pruebas

La línea de ensamblaje de congeladores cuenta con un sistema de señalización inteligente con luces de torre rojas prominentes que se interfazan con el PLC central. Si una unidad falla una prueba de fugas o presenta parámetros eléctricos anormales, el transportador se detiene inmediatamente, desviando el producto defectuoso a un carril de retrabajo dedicado. Cada unidad se somete a una rigurosa prueba de envejecimiento de mínimo 2 horas para validar las secuencias de arranque del compresor y la estabilidad a largo plazo del sistema de control térmico.

IV. Especificaciones técnicas

• Producto objetivo: Congeladores verticales de 80 L a 500 L / vitrinas refrigeradas tipo isla horizontales
• Velocidad de línea: Accionamiento de frecuencia variable (VFD), 8–15 metros/minuto
• Suministro eléctrico: 380 V / 50 Hz (configurable para sistemas de refrigerante R290/R404A)
• Neumática: aire comprimido limpio y seco de 0,6–0,8 MPa
• Capacidad de carga: ≥150 kg por paleta/estación

V. Ventajas de diseño

Al encapsular el proceso de espumado de alto decibelaje y alta contaminación, esta línea de producción de congeladores logra una ergonomía superior. La adopción de transporte por rodillos de servicio pesado reduce significativamente el desgaste por fricción al maniobrar manualmente recintos grandes y pesados, maximizando así la eficacia general del equipo (OEE) y el rendimiento de primer paso (FPY).
