Línea de ensamblaje de hornos eléctricos

Esta es una línea de ensamblaje automatizada altamente especializada, diseñada para la fabricación de hornos eléctricos domésticos y electrodomésticos de horneado integrados. Abordando los desafíos únicos de la producción de electrodomésticos de cocina —como la resistencia a la grasa y la necesidad de limpieza interna—, esta línea de producción de hornos utiliza un marco de aluminio totalmente cerrado combinado con cortinas blandas antiestáticas. Este diseño garantiza un entorno de trabajo limpio, mientras que las estaciones de trabajo modulares mejoran la eficiencia en procesos delicados como el cableado y la soldadura.

I. Sistema de transporte y distribución de la instalación

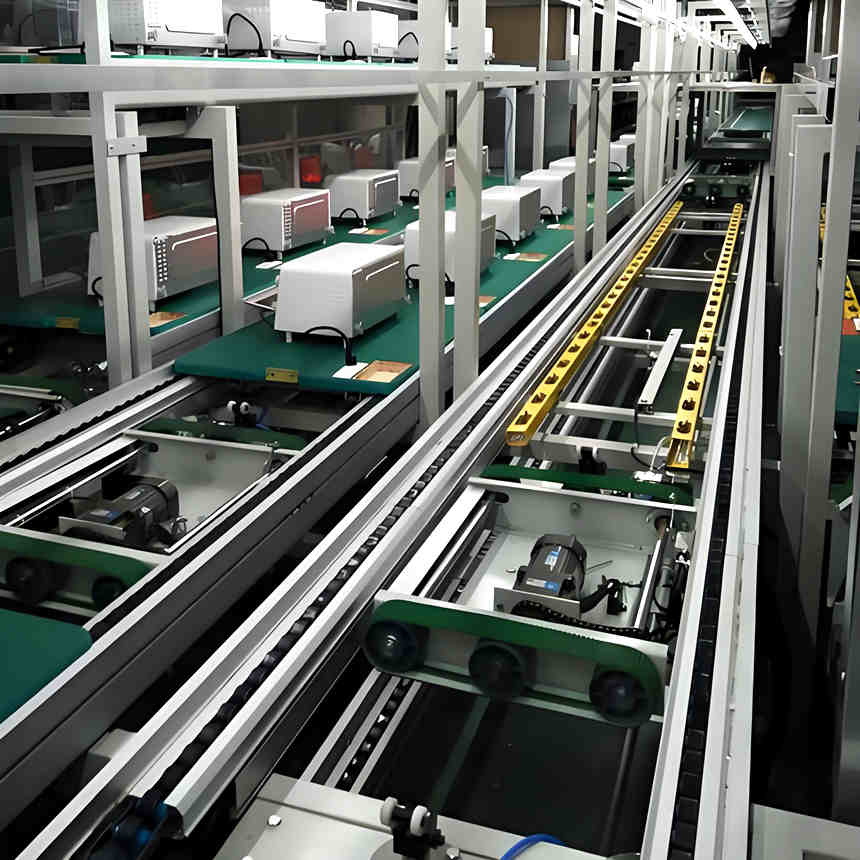

La columna vertebral de esta línea de ensamblaje de hornos es un robusto marco de extrusión de aluminio, que ofrece una excelente estabilidad y transparencia visual. La base cuenta con un sistema de transportador de banda plana o de cadena de precisión que transporta suavemente las cavidades del horno. Cortinas blandas antiestáticas de PVC semitransparentes recubren ambos lados y la parte superior de la línea. Este cerramiento aísla eficazmente las chispas de soldadura o las zonas de prueba eléctrica cuando es necesario, mientras que, crucialmente, evita que el polvo del aire contamine el interior de los hornos. El prominente riel de alimentación industrial amarillo de la derecha proporciona interfaces eléctricas flexibles para las herramientas eléctricas portátiles en cada estación.

II. Proceso principal de ensamblaje y aislamiento

El flujo de trabajo está optimizado para la estructura compleja de los electrodomésticos de horneado:

1. Pretratamiento de la cavidad: Alimentación en línea de la cavidad interior estampada de acero inoxidable o acero galvanizado para su limpieza y posicionamiento preciso.
2. Instalación del elemento calefactor: Montaje preciso de los tubos calefactores (de cuarzo o tipo M) y los motores del ventilador de convección en las estaciones designadas, garantizando una colocación simétrica para una distribución uniforme del calor.
3. Ensamblaje y calibración de la puerta: Ensamblaje de las puertas de vidrio templado, instalación de bisagras y microinterruptores, y realización de una prueba de tensión para verificar la estanqueidad del cierre.
4. Integración eléctrica: Tendido del cableado resistente a altas temperaturas, conexión del PCB de control principal y del termostato, seguido de pruebas Hi-Pot y de resistencia de aislamiento.
5. Revestimiento final: Fijación de los paneles exteriores de la carcasa, las patas antideslizantes y las rejillas de ventilación superiores.

III. Arquitectura de control de calidad y pruebas

La línea de ensamblaje de hornos cuenta con sistemas integrados de alarma audiovisual vinculados a los comprobadores de diagnóstico. Cada unidad que sale de la línea se somete a una “prueba de simulación de horneado” que dura más de 15 minutos, para validar el tiempo de respuesta del termostato y detectar cualquier obstrucción en el motor del ventilador. Si se detecta un circuito abierto o un control de temperatura anormal, el PLC desvía automáticamente la unidad defectuosa a una zona de búfer de retrabajo.

IV. Especificaciones técnicas

• Producto objetivo: Hornos eléctricos domésticos de sobremesa/empotrados de 30 L a 100 L
• Velocidad de línea: Accionamiento de frecuencia variable (VFD), 10–20 metros/minuto
• Tipo de transportador: Transportador de banda plana/cadena con capacidad de transferencia bidireccional
• Neumática: 0,5–0,7 MPa (para herramientas neumáticas de apriete)
• Capacidad de carga: ≥50 kg por paleta/estación

V. Ventajas de diseño

Al encapsular el área de trabajo con cortinas blandas, esta línea de fabricación de hornos resuelve inteligentemente el punto crítico de la contaminación por polvo en el interior de los electrodomésticos pequeños, un problema común en toda la industria. La estructura modular del marco permite un desmontaje y una reconfiguración rápidos, lo que hace que la línea sea altamente adaptable para la fabricación flexible que involucra múltiples variantes de producto y lotes más pequeños.
