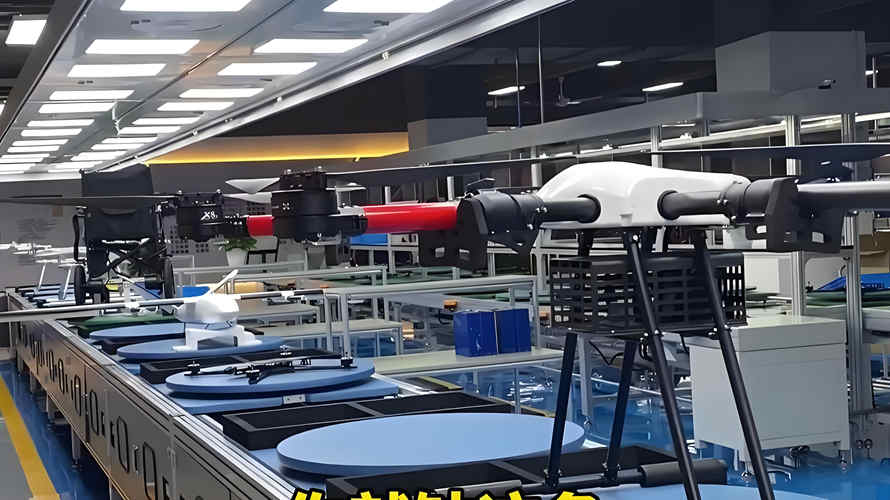

Línea de ensamblaje de UAV

I. Resumen general

Los UAV (Vehículos Aéreos No Tripulados), como portadores centrales de la economía de baja altitud, han experimentado un crecimiento explosivo en los sectores de consumo, industrial y militar en los últimos años, con aplicaciones downstream que abarcan una gama extremadamente amplia. En el sector de consumo, esto incluye drones de fotografía aérea, drones de carreras FPV (Vista en Primera Persona), drones de juguete y drones selfie. En el sector industrial, se utilizan ampliamente en la protección de cultivos agrícolas (por ejemplo, drones multirrotor de fumigación), la logística y distribución (por ejemplo, drones de logística de entrega), la inspección de líneas eléctricas, la inspección de oleoductos, el mapeo y levantamiento geográfico (por ejemplo, drones de fotogrametría oblicua), la vigilancia y seguridad, y el socorro en emergencias y desastres (por ejemplo, drones de iluminación con cable, drones de retransmisión de comunicaciones). En el sector militar, las aplicaciones incluyen drones de reconocimiento táctico, drones blanco, municiones merodeadoras y UAV de reconocimiento-ataque. Además, los campos emergentes como las aeronaves eVTOL (despegue y aterrizaje vertical eléctrico) y los drones tripulados están avanzando rápidamente.

Los diferentes campos y configuraciones de los UAV —multirrotor, ala fija, helicóptero y ala compuesta— varían significativamente en el tamaño del fuselaje, el peso estructural, los procesos de ensamblaje y los ciclos de producción. Esta línea de ensamblaje de UAV de cadena multivelocidad modular es una plataforma de transporte de producción dedicada, desarrollada específicamente para cumplir con los requisitos universales de estas diversas configuraciones e industrias. El equipo no se limita a un solo modelo; en cambio, a través de una estructura mecánica modular, interfaces eléctricas estandarizadas y sistemas de transporte personalizables, se adapta a toda la gama de requisitos de ensamblaje, desde micro drones FPV hasta grandes drones agrícolas de protección de cultivos, y desde drones de fotografía aérea de grado de consumo hasta drones de inspección de grado industrial. Puede funcionar como línea de ensamblaje final, línea de subensamblaje, línea de pruebas, línea de envejecimiento (quemado) o línea de empaque, completando todo el flujo de trabajo físico desde el ensamblaje del fuselaje, la instalación del controlador de vuelo/ESC, el ensamblaje del sistema de potencia (motor, ESC, hélice), el cableado, la calibración de sensores, las pruebas funcionales (FCT), la inspección visual, hasta el empaque final y el almacenamiento.

II. Detalles técnicos

1. Sistema de transporte y acumulación de cadena multivelocidad

El núcleo de la línea utiliza una cadena diferencial de triple velocidad como mecanismo de tracción, combinada con rieles de guía de aleación de aluminio. La construcción de la cadena de triple velocidad permite que la placa de utillaje viaje más rápido que la velocidad lineal propia de la cadena durante el transporte libre, mejorando la eficiencia de transferencia. Cuando una placa de utillaje llega a una estación de trabajo designada, un sensor fotoeléctrico detecta la señal y un tope neumático se eleva, deteniendo la placa y presionándola contra los rodillos de fricción de la cadena para lograr la detención in situ (acumulación). En este punto, la cadena continúa funcionando mientras la placa de utillaje permanece estacionaria, lo que permite a los operadores realizar el ensamblaje del fuselaje, la soldadura o las pruebas. Este mecanismo permite que estaciones de trabajo con tiempos de ciclo muy diferentes —como la instalación del sistema de potencia multieje para grandes drones agrícolas en comparación con la calibración del cardán para pequeños drones de fotografía aérea— operen de manera coordinada en la misma línea. Una vez que el tope desciende, la placa de utillaje reanuda automáticamente el transporte.

2. Marco modular y estructura ajustable

El marco principal se construye a partir de perfiles de aluminio industrial de alta resistencia o placas de acero doblado de alta calidad con recubrimiento antiestático por pulverización. Las patas de la línea están equipadas con patas de nivelación ajustables M16 para adaptarse a pisos irregulares del taller. El ancho de la línea se puede ajustar mecánicamente según el tamaño del fuselaje del UAV, acomodando especificaciones que van desde micro multirrotores con una distancia entre ejes de 200 mm hasta grandes drones agrícolas de protección de cultivos o eVTOL con una distancia entre ejes superior a 2000 mm, cumpliendo los requisitos para la coproducción de múltiples configuraciones.

3. Sistema de control eléctrico y regulación de velocidad

La sección de accionamiento emplea un motor de engranajes de reducción, junto con un variador de frecuencia (VFD) para lograr una regulación de velocidad sin escalones de 0,5 a 15 m/min. Toda la línea está controlada centralmente por un PLC y equipada con un panel de operación, lo que permite configurar modos manual/automático de una sola estación, paradas de emergencia y alarmas de fallas. Las curvas de aceleración y desaceleración de arranque/parada son ajustables para evitar que los componentes de precisión, como los controladores de vuelo y los cardanes, se desplacen o se dañen debido a la inercia.

4. Protección ESD e instalaciones de la estación de trabajo

En respuesta a la alta sensibilidad de los sistemas de aviónica de los UAV (controladores de vuelo, transmisores de video, módulos GPS) a la descarga electrostática, los rodillos de la cadena están hechos de plásticos de ingeniería conductores, y las placas de utillaje están hechas de baquelita antiestática o láminas de PVC. Toda la línea está conectada a la red de conexión a tierra del taller mediante tiras de cobre para garantizar una disipación estática efectiva. Cada estación de trabajo está equipada de serie con: tubos de iluminación LED, tomas de corriente de 220 V, acopladores rápidos neumáticos y soportes para documentos de proceso A4, lo que facilita operaciones como apriete de tornillos, soldadura, cableado y pruebas.

5. Integración de equipos y escalabilidad

Ambos extremos de la línea pueden configurarse con unidades de elevación y transferencia, elevadores o mesas de traslado simples para permitir el retorno automático de las placas de utillaje, formando un sistema de bucle cerrado. También puede interconectarse sin problemas con equipos estándar como utillajes de prueba dedicados para UAV, simuladores de estaciones base RTK y gabinetes de envejecimiento de carga-descarga de baterías, estableciendo una línea de producción automatizada completa para el ensamblaje final y las pruebas de UAV.

III. Especificaciones técnicas

• Industrias aplicables: UAV de grado de consumo, UAV de grado industrial (protección de cultivos, logística, inspección, topografía, seguridad, respuesta a emergencias), UAV militares, eVTOL y drones tripulados, etc.
• Longitud de la línea: Personalizable según demanda (sección única estándar: 3–30 metros).
• Ancho de la línea: Ajustable de 500 a 2500 mm (según el tamaño del fuselaje del UAV).
• Altura de trabajo: 750 ± 50 mm (ajustable).
• Velocidad de transporte: 0,5–15 m/min (control de velocidad VFD).
• Potencia de accionamiento: 0,75 kW – 5,5 kW (determinada por la longitud de la línea y la capacidad de carga).
• Especificaciones de la cadena multivelocidad: Cadena diferencial de triple velocidad, diámetro del rodillo Φ34–Φ42 mm.
• Placa de utillaje: Baquelita/PVC antiestático, espesor 20–40 mm, capacidad de carga individual de 50 a 200 kg (personalizada según el modelo de dron).
• Sistema de parada: Tope neumático, precisión de posicionamiento ±1 mm.
• Suministro de energía/aire: Energía principal CA 380V/50Hz; suministro de aire de trabajo 0,4–0,6 MPa.
• Nivel de ruido: ≤ 65 dB.
• Requisitos ambientales: Temperatura -10 °C a 40 °C, humedad 20%–80% HR.
