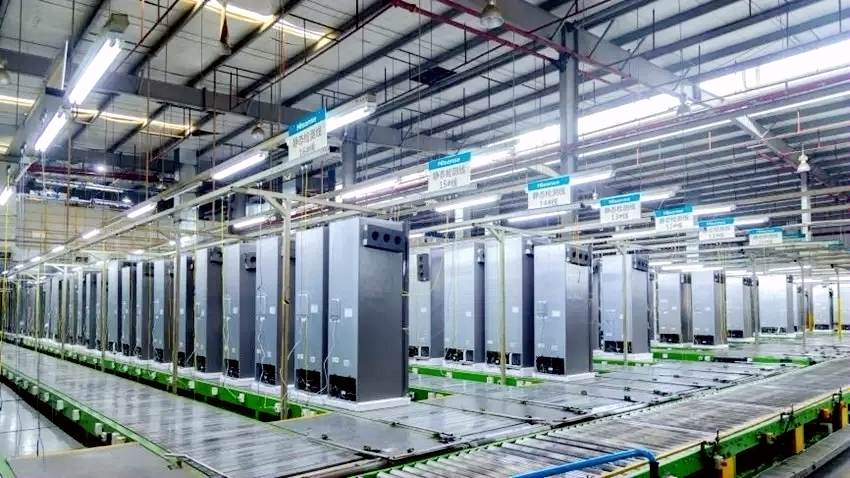

Línea de ensamblaje de refrigeradores

Esta línea de ensamblaje está diseñada para el ensamblaje final de refrigeradores, utilizando una arquitectura modular y estandarizada compatible con los principales modelos de refrigeradores domésticos y comerciales para producción continua. La línea comprende un sistema de transporte, estaciones de ensamblaje, unidades de inspección, interfaces logísticas y un sistema de control central, que facilita todo el proceso desde la entrada del gabinete hasta la salida del producto terminado.

I. Sistema de transporte

La línea principal utiliza transportadores de rodillos de servicio pesado con paso ajustable y una capacidad de carga ≥500 kg/m. Se instalan rieles guía a lo largo de ambos lados de la vía para garantizar la estabilidad del gabinete durante la transferencia. La velocidad del transportador varía de 0,5 a 2,0 m/min, con accionamiento de frecuencia variable sincronizado con las etapas aguas arriba de estampado, espumado y preensamblaje. En las estaciones designadas se integran mecanismos de elevación y rotación para permitir el acceso multiángulo en el ensamblaje y la inspección.

II. Distribución de las estaciones de ensamblaje

La línea consta de 12 estaciones de ensamblaje estándar, secuenciadas de la siguiente manera:

1. Preensamblaje del gabinete: Instalación de revestimientos interiores, puertas y juntas.
2. Montaje del sistema de refrigeración: Instalación de compresores, condensadores, evaporadores y tuberías.
3. Integración del sistema eléctrico: Conexión de las placas de control principales, cables de alimentación y arneses de sensores.
4. Instalación de bisagras y pestillos de puerta.
5. Ensamblaje de piezas de acabado: Montaje de paneles frontales, manijas y tiras decorativas.
6. Prueba funcional: Operación del ciclo de refrigeración, respuesta de temperatura y medición del nivel de ruido.
7. Detección de fugas: Prueba de fugas a presión negativa; tasa de fugas ≤5 Pa/min.
8. Calibración del rendimiento energético: Conexión a bancos de prueba para registrar el consumo de energía y la capacidad de refrigeración.
9. Preparación previa al empaque: Etiquetado, escaneo de códigos de barras y envoltura con película protectora.
10. Empaque del producto terminado: Embolsado, encajado y sellado de cajas.
11. Zona de búfer de salida: Equipada con interfaces de acoplamiento AGV para la transferencia de productos.
12. Estación de manejo de excepciones: Punto de intervención manual con alarmas sonoras/visuales y dispositivos de parada de emergencia.

III. Sistema de inspección y control

La línea integra un sistema de control central PLC + SCADA. Los sensores de cada estación proporcionan retroalimentación operativa en tiempo real. Los parámetros clave —incluyendo corriente, voltaje, presión, temperatura y velocidad de rotación— se adquieren y almacenan en el MES. Los datos fuera de tolerancia activan una parada de línea y registran códigos de falla para la trazabilidad a nivel de unidad. Las estaciones de inspección emplean cámaras industriales y sensores láser de distancia para verificar la precisión dimensional, como la uniformidad de la separación de puertas y la planitud de los paneles.

IV. Logística e interfaces

La entrada se interconecta con la línea de transporte de gabinetes; la salida se conecta con las áreas de empaque y los canales AGV del almacén. Los búferes entre estaciones y los mecanismos a prueba de errores evitan la congestión de materiales o los espacios vacíos. El sistema admite la integración con plataformas ERP/MES para la programación de la producción, el seguimiento de órdenes de trabajo y la retroalimentación de datos de calidad.

V. Especificaciones técnicas

• Rendimiento: ≥300 unidades/hora (según el modelo)
• Disponibilidad del equipo: ≥95%
• Tasa de defectos (post-inspección): ≤0,3%
• Suministro eléctrico: 380 V / 50 Hz, trifásico, 5 hilos
• Suministro de aire: aire comprimido limpio de 0,6–0,8 MPa
• Entorno: Temperatura 15–30 °C, humedad 40–70 % HR; atmósfera libre de polvo y no corrosiva

La línea de ensamblaje presenta una estructura compacta y una alta escalabilidad, lo que permite reconfigurar rápidamente la distribución de las estaciones para adaptarse a las iteraciones del producto. Es adecuada para entornos de fabricación en masa, equilibrando rendimiento, garantía de calidad y trazabilidad, y proporciona soporte técnico estable para la producción de refrigeradores.
