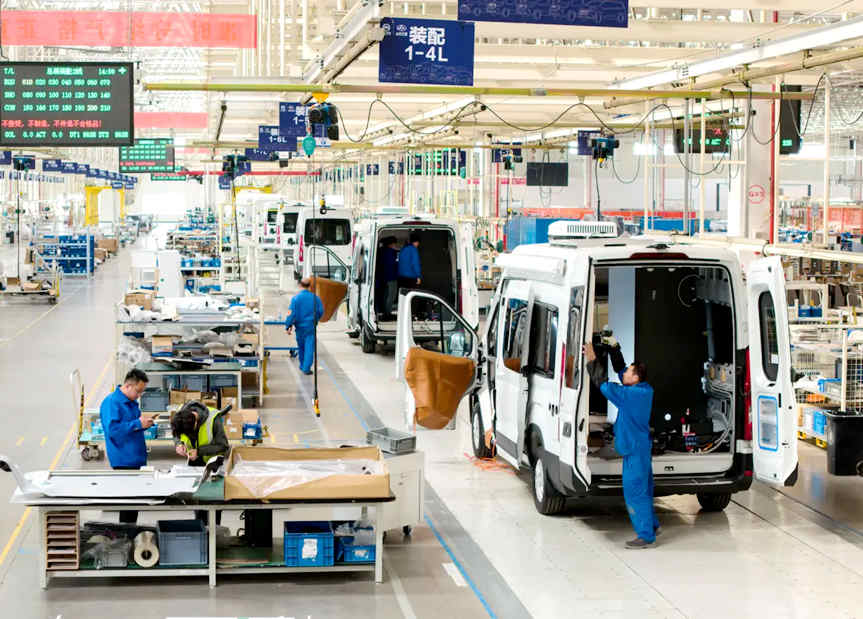

Línea de ensamblaje de vehículos comerciales ligeros (LCV)

I. Resumen de la solución

Este sistema de ensamblaje final flexible está diseñado para vehículos comerciales ligeros (LCV) de 3,5 a 7 toneladas, furgones logísticos y diversos vehículos especiales modificados. Considerando que este tipo de vehículos presenta dificultades de fabricación como peso elevado, gran volumen y una alta diversificación de configuraciones, el mecanismo de transporte central adopta una solución híbrida de cadena de arrastre en el piso combinada con AGV latentes, lo que permite una compatibilidad perfecta con plataformas de combustión tradicional (como las series Iveco y Ford Transit) y sus derivados totalmente eléctricos.

La línea abarca secciones críticas desde la carga del chasis, la integración del sistema de tres eléctricos (paquete de baterías / motor de tracción / controlador), el acabado interior, el tendido del arnés completo del vehículo, las pruebas integrales y la inspección final hasta la salida de línea. Gracias al diseño modular de los accesorios, la línea puede cambiar rápidamente entre diferentes distancias entre ejes y configuraciones de uso (carga, pasajeros, vehículos de servicio de ingeniería), satisfaciendo la demanda de producción mixta de múltiples variantes.

II. Arquitectura de procesos y flujo

1. Sistema híbrido de transporte

El tramo frontal de la línea principal utiliza un sistema de cadena de arrastre de piso de servicio pesado, lo que garantiza que la postura del chasis no se desplace durante operaciones de apriete de pernos de alto par. El tramo trasero cambia al modo de transporte flexible mediante AGV latentes que transportan patines, eliminando por completo los rieles fijos en el piso y liberando considerablemente los pasillos logísticos del taller. La superficie de los patines está equipada con bloques de posicionamiento en V estandarizados, que se adaptan automáticamente a bastidores de chasis de diferentes anchos y vías.

2. Secuencia típica de ensamblaje

Carga del chasis → Ensamblaje del tren motriz (paquete de baterías / unidad de control / motor de tracción) → Ejes delantero y trasero y sistema de suspensión → Acoplamiento de precisión carrocería-chasis (asistido por polipasto monorriel) → Componentes interiores, asientos y sistema de aire acondicionado → Conexión de arnés de alto y bajo voltaje y energización → Pruebas de frenado, dirección y deslizamiento lateral → Prueba de lluvia (estanqueidad) → Prueba dinámica en ruta → Salida del producto terminado.

3. Módulos clave del proceso

• Acoplamiento carrocería-chasis: El sistema de guía visual trabaja en conjunto con polipastos eléctricos para garantizar que la holgura de acoplamiento y el nivel de horizontalidad se mantengan estrictamente dentro de ±1 mm.
• Preensamblaje de los tres eléctricos y sincronización BMS: Se configura una estación independiente de pre-cableado equipada con fuente de alimentación regulada; el terminal de diagnóstico se comunica en tiempo real con el Sistema de Gestión de Batería (BMS) para monitorear el voltaje y la temperatura de cada celda.
• Apriete final del chasis y alineación: Integra una estación de volteo de chasis + eje de apriete automático (datos de torque rastreables en todo momento) + alineadora de cuatro ruedas y banco de calibración del sensor de ángulo de dirección.

4. Control digitalizado

La red de control se construye sobre la base de PLC distribuidos y Ethernet industrial, permitiendo la programación centralizada de la cadena de arrastre, los AGV y los equipos automáticos de apriete. El sistema integra el monitoreo del tiempo de takt, el tablero de trazabilidad de calidad ANDON y las funciones de alerta temprana del estado de salud de los equipos, logrando la visualización y transparencia de todo el proceso de fabricación.

III. Parámetros técnicos clave

IV. Recomendaciones de selección de configuración

• Solución estándar de cadena de piso: Con la cadena de arrastre pesada como columna vertebral, es ideal para escenarios donde el chasis tiene un peso extremo y el ensamblaje es principalmente manual. La inversión inicial es razonable y la confiabilidad operativa es sumamente alta.
• Solución de transporte híbrido: Los AGV y la cadena de piso se complementan, equilibrando la estabilidad en cargas pesadas y la flexibilidad en la etapa posterior. Es la opción de configuración premium convencional en el campo de los LCV.
• Solución totalmente AGV (sin rieles): Un diseño completamente libre de rieles, ideal para talleres de modificación de vehículos especiales con lotes pequeños y personalización profunda, maximizando la utilización del espacio del taller.
