Línea de ensamblaje de triciclos

La línea de ensamblaje de triciclos está especialmente diseñada para triciclos de ingeniería de carga pesada con volquete autodescargable. Funciona como un sistema de ensamblaje automatizado integrado que combina el ensamblaje del chasis, la integración eléctrica y la puesta en marcha del vehículo completo. Al combinar una distribución modular de estaciones de trabajo con tecnología de transporte suspendido, la línea permite la fabricación eficiente de vehículos pesados, desde componentes dispersos hasta productos terminados. Se caracteriza por un takt rápido, alta precisión y una robusta capacidad poka-yoke (prevención de errores).

Análisis de la tecnología central

1. Tecnología de transporte acumulativo por fricción suspendida

Dado el pesado chasis de los triciclos, que no es adecuado para soportar cargas en la parte inferior, la línea de producción adopta un sistema de transporte por rodillos de fricción con riel en el piso. Esta tecnología permite que los vehículos se desplacen suavemente a lo largo del transportador sin potencia independiente, y admite la acumulación y el amortiguamiento precisos entre estaciones de trabajo. Este método de transporte protege los neumáticos y las estructuras del chasis del vehículo, y garantiza una postura consistente del vehículo al llegar a cada estación de ensamblaje, proporcionando una referencia física estable para el posterior ensamblaje robótico o manual de punto fijo.

2. Ensamblaje modular del chasis y el tren motriz

En la sección frontal de la línea de ensamblaje se despliegan inclinadores de chasis y estaciones de apriete de alto torque. Con manipuladores asistidos neumáticamente, los operadores pueden izar con precisión conjuntos pesados de motores o motores eléctricos sobre el bastidor del vehículo. Combinado con llaves automáticas de torque fijo, el sistema garantiza que el torque de apriete de los pernos en las posiciones críticas de soporte del chasis cumpla estrictamente con las especificaciones, mejorando eficazmente la seguridad de conducción y la durabilidad mecánica de los vehículos.

3. Puesta en marcha en línea del mecanismo de elevación de la caja de carga

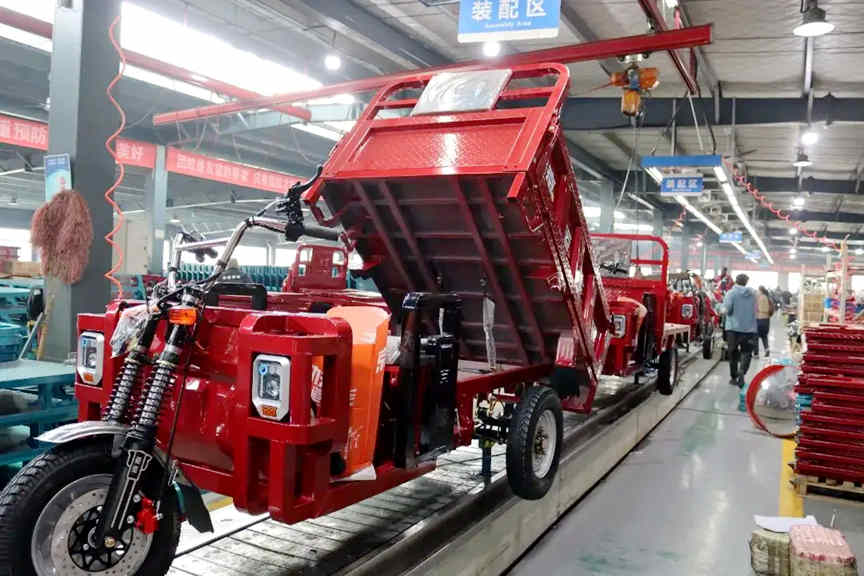

Para los modelos autodescargables ilustrados, se disponen estaciones de prueba dedicadas del sistema hidráulico en la sección media de la línea. Durante el ensamblaje del vehículo, los técnicos realizan pruebas de simulación sin carga y con carga directamente sobre los cilindros de elevación hidráulicos de las cajas de carga. Este proceso identifica de antemano riesgos como fugas en las tuberías hidráulicas o conexiones eléctricas flojas, garantizando un rendimiento confiable de descarga de los vehículos entregados.

4. Puesta en marcha conjunta eléctrica de bucle cerrado e inspección de calidad del vehículo completo

Se integra un banco de pruebas eléctricas integral del vehículo completo al final de la línea de ensamblaje. A través de los puertos OBD o sondas dedicadas, el sistema lee automáticamente los códigos de falla del sistema de control electrónico y realiza pruebas completas de encendido de faros, direccionales, sistemas de corte de energía de frenos y tableros de instrumentos. Todos los datos de inspección de calidad se cargan al sistema MES en tiempo real para establecer registros de trazabilidad de calidad de un archivo por vehículo, logrando la transformación de la fabricación convencional a la fabricación inteligente.

Parámetros técnicos centrales y configuración de hardware de la línea de producción de ensamblaje de triciclos

1. Sistema de transporte pesado en el piso (base física)

Dado que el peso de los vehículos completamente cargados a menudo alcanza varios cientos de kilogramos o casi una tonelada, la línea de transporte adopta un diseño estructural de alta rigidez.

Medio de transporte: transportador de tablillas tipo tanque accionado por una cadena de rodillos especial de placa doblada de un solo lado.

Especificación de las tablillas: las tablillas se forman doblando placas de acero laminado en frío de δ=3mm. Las dimensiones estándar de las tablillas individuales son L500mm×W200mm o L550mm×W198mm. La superficie está galvanizada para evitar la oxidación, ofreciendo una excelente resistencia al desgaste y capacidad de carga.

Rieles de guía y soportes: los rieles de guía superiores adoptan acero angular de 40×63×5; los soportes adoptan tubos de acero cuadrado de 40×60×3 para garantizar la rectitud y estabilidad absolutas de la línea al transportar vehículos pesados.

2. Operación dinámica y control del tiempo de ciclo

Configuración del accionamiento: la unidad de potencia consiste en un reductor cicloidal de piñón de marca premium combinado con un motor de velocidad ajustable por frecuencia variable de 3HP~5,5HP.

Velocidad de operación: regulación de velocidad sin pasos por frecuencia variable disponible entre 0,3 m/min y 4 m/min (o 0,5 m/min a 15 m/min).

Modo de producción: admite los modos duales de operación continua y parada cíclica. Se puede lograr una parada intermitente precisa en las estaciones de ensamblaje manual. El tiempo de ciclo estándar de operación de una sola estación se puede controlar dentro de 3–5 minutos, mejorando significativamente la eficiencia de la colaboración hombre-máquina.

3. Diseño de estaciones de ensamblaje modulares

Toda la línea adopta una distribución de ensamblaje combinado. La longitud estándar de cada estación individual varía de 2,2 m a 3,2 m. Cada estación estándar está equipada con instalaciones auxiliares completas:

Sistema neumático y eléctrico: cada estación está equipada con un juego de tomacorrientes universales de 220V, canalizados mediante tuberías galvanizadas de 6 pulgadas, junto con acoplamientos rápidos de aire de una vía y filtros de aire.

Herramientas y accesorios: se instalan accesorios de viaje especiales para triciclos aproximadamente cada 2,2 metros a lo largo de la línea. Fijados en el soporte central o el bastidor principal del vehículo, garantizan una postura estable del vehículo durante todo el ensamblaje.

4. Instalaciones auxiliares de protección de seguridad

Configuración del terminal de la estación: se instalan una lámpara fluorescente de tubo simple de 40W y un ventilador industrial sobre cada estación de trabajo para proporcionar iluminación y ventilación favorables.

Monitoreo de seguridad en todo el recorrido: los botones de parada de emergencia están dispuestos adecuadamente en ambos lados y en la parte trasera de toda la línea, equipados con un dispositivo de protección contra corriente residual de 100A para garantizar la seguridad eléctrica de los equipos pesados en condiciones de trabajo complejas.

III. Flujo de proceso central y aspectos técnicos destacados

Ensamblaje y apriete del chasis: Los manipuladores asistidos neumáticamente combinados con llaves automáticas controladas por torque permiten el izado preciso de conjuntos pesados, incluidos los ejes traseros y los motores. El torque de apriete de los pernos críticos del chasis se controla estrictamente dentro de una tolerancia de error de ±3%.

Puesta en marcha en línea del mecanismo de autodescarga: Para los modelos de triciclos autodescargables, se establecen estaciones de prueba hidráulicas dedicadas en la sección media de la línea de producción. Se pueden realizar pruebas de simulación de carga directamente en el cilindro de elevación de las cajas de carga para garantizar cero fugas bajo una presión de prueba de hasta 12 MPa.

Depuración eléctrica integrada del vehículo completo: Se despliega un banco de pruebas eléctricas integral combinado al final de la línea. Los códigos de falla del sistema de control electrónico se leen directamente a través de la interfaz OBD para implementar la inspección automática de encendido de controladores, motores y tableros de instrumentos, así como la verificación del rendimiento de frenado.
