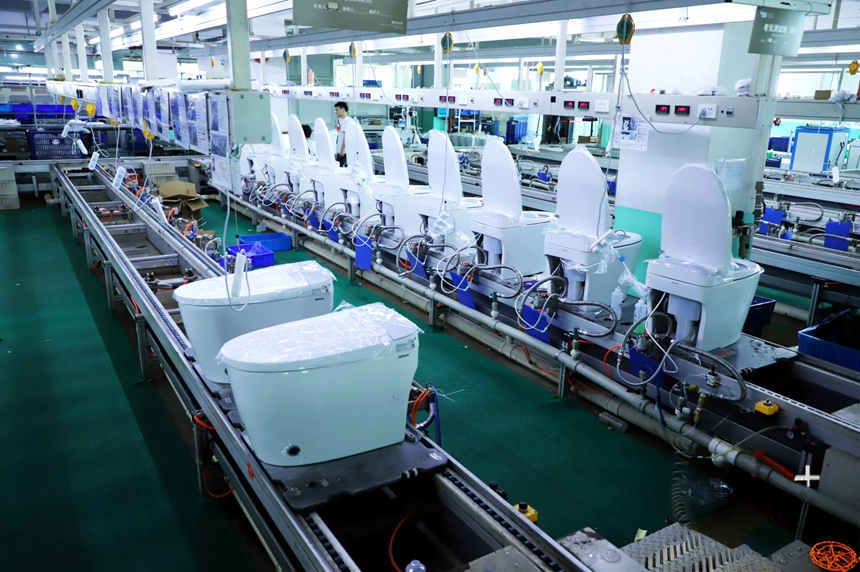

Línea de ensamblaje de inodoros inteligentes

1. Marco y distribución

Estructura modular con perfiles de aluminio 4040/4080, cumpliendo normativas chinas GB​ en vibración y rigidez. Distribuciones flexibles: en “U”, lineal o bucle cerrado.

Dado que los inodoros inteligentes​ tienen módulos electrónicos de precisión, la superficie tiene una doble capa antiestática:

• Capa inferior:​ Goma de alta densidad de 5 mm (10⁶~10⁹ Ω), absorbe el impacto de las carcasas de cerámica.
• Parcial superior:​ Almohadillas de espuma PU antiestática​ adicionales.
  Iluminación LED a prueba de explosión (≥800 Lux)​ para alinear conectores de agua y eléctricos con precisión.

2. Sistema de transporte

Núcleo: cadena de doble velocidad 3.0″​ + rodillos curvos (soporta carcasas vacías de cerámica de 35–50 kg). Accionamiento por motores de engranajes + inversores vectoriales​ (0–10 m/min, VFD).

En los extremos: plataformas hidráulicas de elevación​ para transferir bases entre estaciones de diferente altura.

3. Sistema ergonómico (Manipuladores de carga pesada)

Carcasas de cerámica únicas de 40–60 kg​ + cajas de control complejas. A lo largo de la línea: grúas neumáticas de doble articulación (80–150 kg):

• Modo:​ Control servo neumático con Modo Flotante​ y Flotante + Asistencia. Fuerza mínima para voltear/transportar la cerámica, eliminando cuellos de botella y riesgos ergonómicos.

4. Utilidades de estación

• Paneles colgantes:​ Acero frío 2,0 mm, carga ≥10 kg. Compatibles con destornilladores, llaves dinamométricas y prensas hidráulicas.
• Suministro de aire:​ Acoplamientos de alto flujo para herramientas neumáticas (llaves, pistolas de masilla).
• Gestión de cables:​ Rieles inferiores (totally enclosed cable track) y superiores (acero inoxidable). Separación 3D de potencia/debilitación/aire.

5. Informatización y Poka-Yoke (Andon + MES)

• Pantallas IP65 (10,4″)​ en cada estación.
• BOM:​ Escaneo recupera instrucciones 3D​ (ej. diferencias entre calentamiento instantáneo y por almacenamiento térmico).
• Anti-error:​ Sin señal de bloqueo en estación de tubería de agua → siguiente estación bloqueada. Sin reporte de fuga <0,05% → alarma y stop.
• Nube:​ Registro de ID de operador, curvas de torque e inspección (anillo del asiento, placa de control), subidos a base de datos.

6. Utillaje

CNC en baquelita antiestática / PPA.

• Referencia:​ “Una superficie, dos pasadores”, repetibilidad ±0,5 mm.
• Anti-errors:​ Amortiguadores para anillos del asiento, ranuras para tuberías de agua, pies para cajas de control (evita desplazamiento/volcamiento).

7. Seguridad y control de calidad

• Seguridad:​ Cortinas de luz (20 mm)​ + cordones de emergencia en doble canal. Aislamiento acústico en estaciones >85 dB (ej. cámaras de estanqueidad).
• Pruebas integradas:​ Puertos para cámaras que soportan: (1) Estanqueidad al aire​ (fugas micro-presión), (2) Rendimiento eléctrico​ (Hipot, tierra, fuga), (3) Simulación funcional​ (lavado, secado, calentamiento).
• Los datos (curvas, formas de onda, tiempos de respuesta) se vinculan al código de barras. Cumplen GB 25501​ y CJ/T 194.

8. Parámetros técnicos centrales

Resumen:​ Plataforma de ensamblaje de servicio pesado, desarrollada exclusivamente para la industria de inodoros inteligentes (SSA). Actualizando la estructura, integrando manipuladores de alta potencia y aplicando estricta lógica Poka-Yoke, esta línea aborda los puntos críticos: dificultad en manipulación de carcasas pesadas de cerámica, altas tasas de error en conexiones de agua y falta de trazabilidad en pruebas integrales. Entrega llave en mano según el layout de la planta y el tipo de producto (instantáneo / térmico / de entrada).
