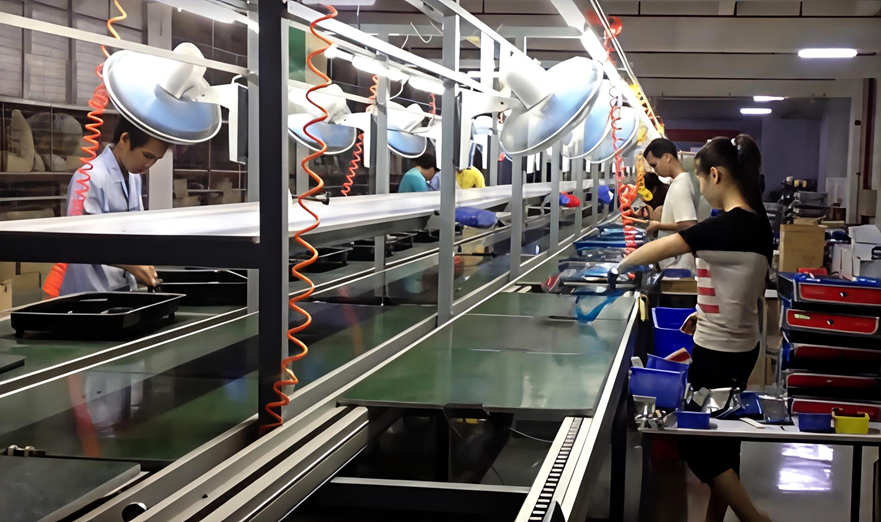

Línea de ensamblaje de cocinas a gas

I. Resumen general

Una estufa a gas es el electrodoméstico de cocina central en la cocina moderna. Su estructura de producto incluye un sistema de combustión (cabeza del quemador, divisor, tapa del quemador), un sistema de suministro de gas (cuerpo de la válvula, inyector, tubería de gas), un sistema de encendido (encendedor de pulso), un sistema de protección de seguridad (termopar / dispositivo de fallo de llama) y pesados paneles de acero inoxidable o vidrio templado. El proceso de ensamblaje involucra el acoplamiento preciso de componentes, las pruebas de estanqueidad del gas y las pruebas de seguridad eléctrica, lo que impone exigencias extremadamente altas al control del ritmo de producción y a la gestión de calidad en proceso.

Es particularmente notable que las estufas a gas se clasifican en tres categorías principales según la fuente de gas aplicable: Gas Licuado de Petróleo (Código Y), Gas Natural (Código T) y Gas de Hulla Artificial (Código R). Las diferentes fuentes de gas tienen diferentes presiones nominales, diámetros de inyector y estructuras de cuerpo de válvula, y nunca deben usarse indistintamente. Esto significa que durante la producción, un fabricante de estufas a menudo necesita cambiar y fabricar productos de múltiples combustibles en la misma línea según los requisitos de los pedidos: las estufas de GLP operan a 2800 Pa, las estufas de Gas Natural a 2000 Pa y las estufas de Gas de Hulla Artificial a 1000 Pa. Los cuerpos de válvula y los inyectores deben coincidir con precisión con cada tipo de gas.

Esta solución proporciona una solución completa de línea de ensamblaje final automatizada para estufas a gas. A través del transporte continuo y las operaciones de estación de trabajo con ritmo, logra una producción estandarizada de extremo a extremo, desde la carga del chasis, el ensamblaje del quemador, la conexión de válvulas y tuberías, el cierre del panel, las pruebas de estanqueidad del gas, hasta el empaque final. La línea es ampliamente adaptable a varias categorías de producto, como estufas a gas de sobremesa, estufas a gas empotradas, módulos de estufa integrados y estufas comerciales de alta potencia. Admite la producción flexible de línea mixta para modelos de múltiples combustibles, y también habilita la producción de línea mixta de productos de un solo quemador (un solo fuego) y de múltiples quemadores (doble fuego/triple fuego).

La línea está específicamente optimizada para los desafíos de manipulación de materiales pesados en la industria de los electrodomésticos de gas (por ejemplo, paneles de vidrio templado, cabezas de quemador de hierro fundido) y los estrictos requisitos de pruebas de seguridad. En comparación con los métodos tradicionales de ensamblaje en piso, resuelve eficazmente los puntos débiles de la industria, como la difícil manipulación de componentes pesados y la susceptibilidad a daños por colisión. A través de accesorios dedicados, las piezas pesadas se transfieren sin esfuerzo, lo que garantiza la seguridad física y la integridad del circuito de gas durante el ensamblaje, mejorando así de manera constante la tasa de aprobación de la fábrica y cumpliendo con los requisitos de salida de fábrica de la norma nacional GB 16410-2020 “Electrodomésticos de cocina a gas domésticos”.

II. Proceso de ensamblaje

El ensamblaje de la estufa a gas en la línea sigue una secuencia desde los componentes centrales hasta el cierre final. La línea consta de múltiples estaciones de trabajo fijas, cada una equipada con acopladores rápidos neumáticos/eléctricos dedicados e interfaces de herramientas. El flujo específico es el siguiente:

1. Carga del chasis: El chasis de metal estampado se eleva o se coloca sobre la paleta dedicada en el transportador. La paleta viaja a una velocidad constante hasta la siguiente estación. (Nota: La paleta está equipada con cojines anti-rayones para evitar daños al recubrimiento del chasis.)

2. Ensamblaje del sistema de combustión: En esta estación, se instalan y fijan inicialmente la cabeza del quemador, el divisor, la tapa grande del quemador y la tapa pequeña del quemador. El posicionamiento preciso del sistema de transporte garantiza que estas piezas fundidas de precisión no se desplacen durante la instalación, lo que de otro modo podría causar fugas de gas más adelante.

3. Conexión del cuerpo de válvula y la tubería (específica del combustible): Según el tipo de gas del pedido (GLP Y / Gas Natural T / Gas de Hulla Artificial R), se instala el cuerpo de válvula de gas de la especificación correspondiente, junto con las electroválvulas, la entrada de aire y las tuberías corrugadas o de aluminio que conducen a la cabeza del quemador. El inyector correspondiente con el diámetro correcto se sincroniza. Esta estación está equipada con dispositivos de sujeción rápida para facilitar la conexión de las tuberías y el cambio de tipo de gas.

4. Instalación del dispositivo de encendido y seguridad: Se instalan el encendedor de pulso y la caja de baterías, y se conecta el cableado del microinterruptor. Luego se instala el termopar (pasador de seguridad de fallo de llama), asegurando que su posición se alinee con los puertos de llama de la tapa del quemador para garantizar las pruebas de seguridad posteriores.

5. Preensamblaje de la bandeja de goteo y los accesorios del panel: Se colocan la bandeja de goteo y los casquillos de los ejes de las perillas para preparar el cierre del panel.

6. Cierre y fijación del panel: Un brazo robótico o la operación manual elevan el pesado panel de vidrio templado o acero inoxidable por encima del chasis, alinean las posiciones de las bisagras para el cierre y utilizan máquinas de apriete eléctricas para fijar los tornillos del panel en diagonal. La capacidad de carga de la línea garantiza la estabilidad durante el volteo y la fijación de la unidad completamente ensamblada que pesa más de 20 kg, evitando eficazmente las colisiones entre el panel pesado y el chasis.

7. Prueba de estanqueidad del gas de la unidad completa: En la estación de pruebas, la paleta lleva la unidad ensamblada a una cámara de prueba de estanqueidad del gas (o se conecta a un inyector de aire). Se introduce gas presurizado y los sensores de alta precisión detectan cualquier fuga en la tubería principal de entrada, los inyectores y todos los puntos de conexión. Los productos no conformes se rechazan automáticamente para eliminar los riesgos de seguridad.

8. Inspección visual y empaque: Después de pasar la inspección, la estufa a gas se traslada a la estación de empaque para la limpieza de la superficie, el envoltorio con película, la colocación en una bandeja inferior a prueba de explosiones, la inserción de manuales y accesorios, y finalmente el sellado de la caja y la salida de línea.

Durante todo el proceso, el sistema de transporte maneja todo el movimiento horizontal de los componentes pesados. Los trabajadores solo realizan operaciones refinadas en estaciones fijas, logrando un ensamblaje que ahorra mano de obra y estandarizado para los electrodomésticos pesados.

III. Especificaciones técnicas y características principales del transportador

El mecanismo de transporte central de esta línea utiliza la tecnología probada de accionamiento de cadena de doble velocidad (mecanismo de transmisión central), reforzada para las demandas de carga pesada de la producción de estufas a gas. Sus especificaciones y características son las siguientes:

1. Características principales del transportador (tipo de servicio pesado)

• Función de acumulación de alta capacidad: Se adopta una cadena de doble velocidad reforzada. Cuando una paleta está detenida, la cadena continúa girando libremente. Cuando ocurren retrabajos o conexiones de tuberías complejas de manera ocasional durante el ensamblaje de la estufa a gas, las paletas pesadas posteriores pueden esperar pacientemente en la línea sin atascarse ni bloquear el proceso anterior.
• Capacidad de carga ultra alta y protección: La capacidad de carga de una sola estación se actualiza a 300 kg–600 kg, soportando firmemente los paneles de vidrio templado completamente cargados y los componentes de hierro fundido. La superficie de la paleta utiliza un material blando anticolisión de polímero, previniendo perfectamente rayones y abolladuras al manipular piezas metálicas pesadas.
• Posicionamiento preciso y cambio rápido: Combinado con topes neumáticos de alta precisión y posicionamiento visual, la paleta ofrece una precisión de reposicionamiento extremadamente alta. Admite la producción flexible de línea mixta de estufas a gas de un solo quemador (un solo fuego), de múltiples quemadores (doble fuego/triple fuego) y de diferentes tipos de combustible (GLP/Gas Natural/Gas de Hulla Artificial). Un cambio de un solo clic de la paleta se adapta a estufas de diferentes anchos.
• Diseño de aislamiento de seguridad: Se instalan barreras de seguridad y protectores de acrílico transparente a ambos lados de la línea, aislando eficazmente el área de ensamblaje pesado y protegiendo a los operadores.

2. Principales especificaciones técnicas

Resumen

Con una tecnología de accionamiento madura y confiable en su núcleo, combinada con los requisitos exclusivos del proceso de la industria de los electrodomésticos de gas (como la adaptación a múltiples combustibles, la capacidad de línea mixta de un solo quemador/múltiples quemadores, el diseño anticolisión y la integración de la estación de prueba de estanqueidad del gas), esta línea de ensamblaje final automatizada de estufas a gas proporciona a los fabricantes de electrodomésticos de cocina una solución de ensamblaje de electrodomésticos pesados eficiente, segura y de alta calidad. La línea se puede personalizar de forma no estándar según la distribución real de la fábrica y los requisitos específicos de capacidad de producción.
