Esta es una línea de ensamblaje final de hornos microondas altamente eficiente y automatizada. El núcleo de su diseño utiliza un mecanismo de accionamiento clásico de transportador Welt (cadena de doble velocidad). A diferencia de los transportadores estándar de rodillos o de banda, el diseño de cadena welt permite que los portadores de trabajo logren una función suave de “acumulación” durante la operación. Esto significa que los productos aguas arriba pueden almacenarse en caché y esperar durante la congestión aguas abajo o detenciones breves, sin provocar un bloqueo del sistema, lo que lo hace ideal para la producción de microondas, que involucra numerosos pasos de ensamblaje manual con tiempos de ciclo variables.
I. Sistema de transportador de banda y diseño de distribución
La columna vertebral de esta línea es un sistema de circulación de cadena welt de precisión. La estructura única de rodillos de la cadena welt permite que los portadores de trabajo, cargados con productos, se muevan sincrónicamente a lo largo de la línea, al tiempo que permite un retraso o detención individual sin detener toda la línea.

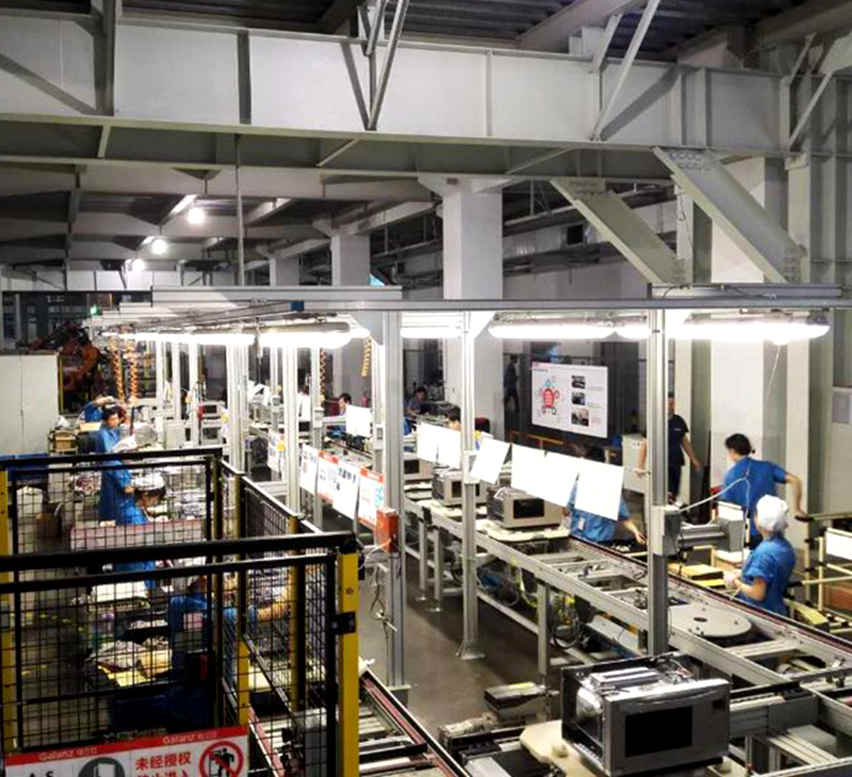

- Diseño de retorno de doble nivel: La línea presenta una distribución de doble nivel visualmente distintiva. El nivel superior sirve como línea principal de avance que transporta los microondas ensamblados, mientras que el nivel inferior utiliza el espacio del foso para crear una vía de retorno. Esto permite que los portadores vacíos regresen automáticamente al punto de inicio sin consumir espacio adicional en el piso de la fábrica, maximizando la eficiencia espacial.
- Marco modular de extrusión de aluminio: Toda la línea está soportada por un marco industrial de extrusión de aluminio, que ofrece rigidez estructural y a la vez ligereza. Cortinas blandas antiestáticas semitransparentes recubren ambos lados, evitando eficazmente que las partículas del aire entren en los ensamblajes durante la construcción, al tiempo que garantizan una iluminación interna adecuada.
II. Procesos principales de ensamblaje y funcionales
Adaptado a los requisitos técnicos de “cavidades herméticamente selladas de alta tensión y alta frecuencia”, el flujo de trabajo se organiza de la siguiente manera:
- Subensamblaje de cavidad y puerta: Los trabajadores fijan la cavidad metálica estampada al portador de trabajo e instalan las bisagras de la puerta y los microinterruptores de enclavamiento de seguridad. Esta estación requiere una calibración estricta de la separación de la puerta para garantizar que la fuga de microondas cumpla con los estándares de seguridad.
- Ensamblaje del magnetrón y alta tensión: Instalación del componente de calentamiento principal (magnetrón) junto con el capacitor y el diodo de alta tensión. Debido a la participación de circuitos de alta tensión, esta estación exige personal calificado y el uso de herramientas aisladas especializadas.
- Panel de control y cableado: Conexión del panel de teclado de membrana y el cableado de la placa de control principal, seguido de una prueba básica de continuidad.
- Pruebas de seguridad y rendimiento (FCT): Antes de salir de la línea, cada unidad se somete a rigurosas pruebas en línea, que incluyen: pruebas de durabilidad del interruptor de la puerta, escaneo de fuga de microondas (PRUEBA DE FUGA) y verificación de la uniformidad del calentamiento (típicamente usando una taza de agua estándar para observar el estado de ebullición).
- Empaque final: Los productos calificados pasan a máquinas automáticas de encajado para el empaque en cajas y la paletización.
III. Control de calidad y monitoreo de seguridad

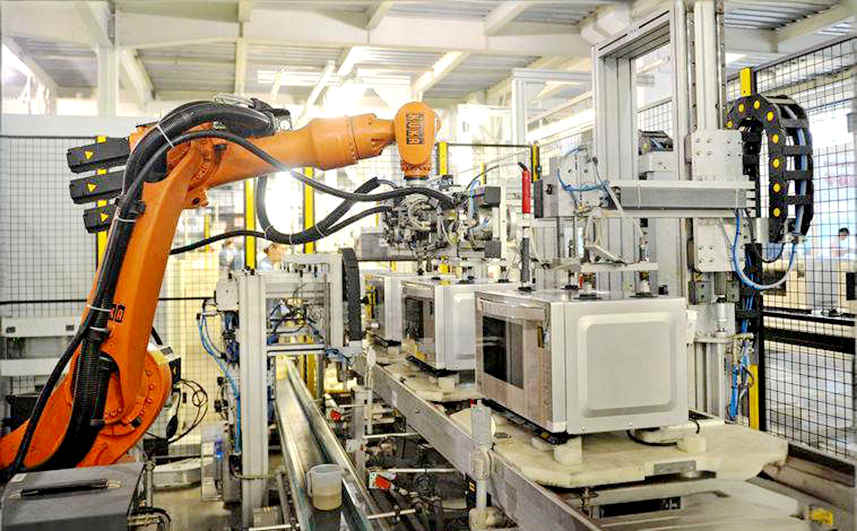

- Poka-Yoke (a prueba de errores): Se integran pasadores de posicionamiento e identificación RFID/chip en los portadores de trabajo. Solo los portadores con puertas e interruptores de seguridad correctamente instalados pueden pasar por las estaciones de inspección específicas; de lo contrario, el sistema emitirá una alarma y bloqueará el artículo.
- Enclavamientos de seguridad: El perímetro de la línea está equipado con vallas de seguridad amarillas y cables de parada de emergencia, conforme a las normas ISO 10218 para la seguridad de la robótica y la automatización industrial.
- Gestión visual: Los monitores aéreos muestran los Procedimientos Operativos Estándar (SOP) y las actualizaciones del proceso en tiempo real. Los empleados usan uniformemente uniformes anti-ESD y dediles para prevenir la contaminación por huellas dactilares en los paneles negros de micro-cristal.
IV. Especificaciones técnicas
- Medio de transporte: Cadena de aleación de aluminio de velocidad 3x o 4x (paso 25,4 mm / 38,1 mm)
- Longitud de la línea: Aprox. 50–80 metros (incluido el bucle de retorno)
- Velocidad de operación: Accionamiento de frecuencia variable, espaciamiento estándar de portadores 300 mm–600 mm
- Carga útil nominal: ≥30 kg por portador de trabajo
- Suministro eléctrico: 380 V / 50 Hz, sistema trifásico de 5 hilos
- Disponibilidad (OEE): ≥85% (incluido el tiempo de búfer de operación manual)
V. Ventajas de diseño
En comparación con los transportadores tradicionales de tablillas o de banda, la cadena welt otorga una flexibilidad significativa a esta línea de ensamblaje de microondas. Elimina la necesidad de conjuntos complejos de sensores para gestionar la congestión; la capacidad de acumulación física resuelve inherentemente los cuellos de botella del ensamblaje. Además, la estructura de doble capa crea una ruta logística de bucle cerrado, minimizando el tráfico cruzado y la doble manipulación, lo que representa una solución clásica para los talleres modernos de ensamblaje final de pequeños electrodomésticos.
