Línea de ensamblaje de motores de motocicleta

1. Resumen de la línea de producción

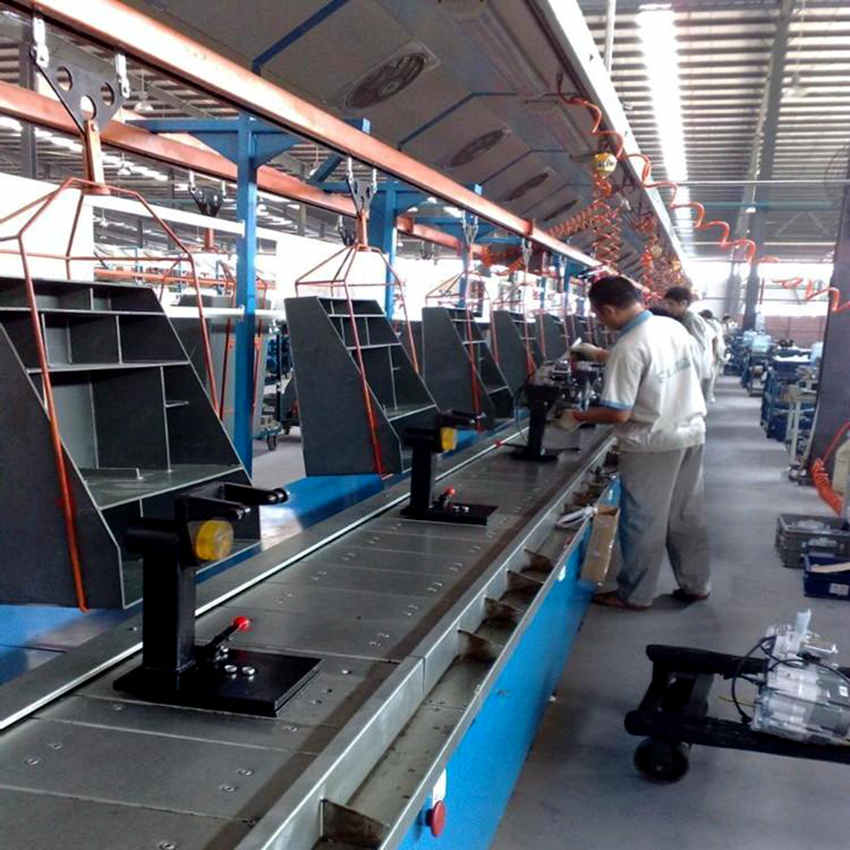

Esta línea de ensamblaje de motores de motocicleta es un sistema automatizado de alta eficiencia diseñado para motores de motocicletas de 2/3 ruedas (que cubre los tipos refrigerados por aire, refrigerados por agua, de 2 tiempos y de 4 tiempos). Adopta un diseño de “accesorio flexible + transportador rígido”, utilizando una combinación de transportadores de cadena aéreos y rodillos de fricción en el suelo para permitir el ensamblaje divergente y convergente de los componentes principales, como los bloques del motor, los cárteres, las culatas y los conjuntos de pistón-biela.

El sistema integra prensas servo, herramientas automáticas de par, probadores de estanqueidad al aire y sistemas de prevención de errores por visión, lo que admite el cambio rápido para múltiples modelos de motor. Para los procesos críticos (p. ej., el apriete de los pernos de la culata, la unión del cárter, el ajuste de la sincronización del encendido), se configuran accesorios de posicionamiento de alta precisión y sistemas de monitoreo de par para garantizar la precisión del ensamblaje y la confiabilidad del producto. La línea también reserva la interfaz MES para la trazabilidad completa desde el lote de componentes hasta la unidad terminada.

2. Módulos de proceso principales

2.1 Subensamblaje del bloque del motor

• Unión del cilindro y el cárter: Las prensas hidráulicas realizan el posicionamiento preciso y el prensado, utilizando casquillos guía y pasadores de espiga para garantizar una coaxialidad ≤0,05 mm.
• Ensamblaje del pistón y la biela: Se completa en un accesorio de volteo dedicado con un sistema de clasificación por peso, lo que garantiza una desviación de peso del pistón ≤±2 g.

2.2 Ensamblaje de la culata y el tren de válvulas

• Prensado de válvulas y resortes: Las prensas servo automatizan la instalación de las válvulas, los resortes y los retenedores, monitoreando las curvas de fuerza-desplazamiento en tiempo real.
• Ajuste del árbol de levas y la sincronización: Se fija mediante accesorios dedicados, con la sincronización ajustada manual/automáticamente con alineación láser para mayor precisión.

2.3 Ensamblaje final y pruebas

• Llenado de aceite y prueba de fugas: Llenado automático de aceite seguido de la prueba de fugas del cárter (método de presión diferencial), con una tasa de fugas ≤5 Pa/min.
• Prueba de arranque y rendimiento: Se realizan pruebas de arranque en frío, estabilidad al ralentí y simulación de potencia/par máximos antes de la entrega.

3. Parámetros técnicos clave

• Tiempo de ciclo: 60 – 120 seg/unidad (según el tipo y la configuración del motor)
• Tipo de transporte: Transportador de cadena aéreo + rodillos de fricción en el suelo (admite el volteo de 90° de las piezas de trabajo)
• Precisión de posicionamiento: ±0,1 mm (estaciones críticas de prensado)
• Presión de suministro de aire: 0,6 – 0,8 MPa
• Suministro de energía: 3F 380V/50Hz

4. Estaciones de control de calidad

• Monitoreo de par: Todos los elementos de fijación críticos (p. ej., los pernos de la culata, las tuercas del cigüeñal) utilizan el control de par-ángulo, con un registro de datos del 100% en el MES.
• Prevención de errores por visión: Las cámaras CCD en las estaciones críticas identifican automáticamente el tipo/orientación de las piezas para evitar el ensamblaje incorrecto.
• Prueba de limpieza: Los pasajes internos de aceite/refrigerante se someten a pruebas de conteo de partículas según ISO 16232.

Nota: La línea admite el cambio rápido para motores refrigerados por aire/agua y de 2/4 tiempos, con un tiempo de cambio ≤30 min.
