Línea de ensamblaje de purificadores de aire

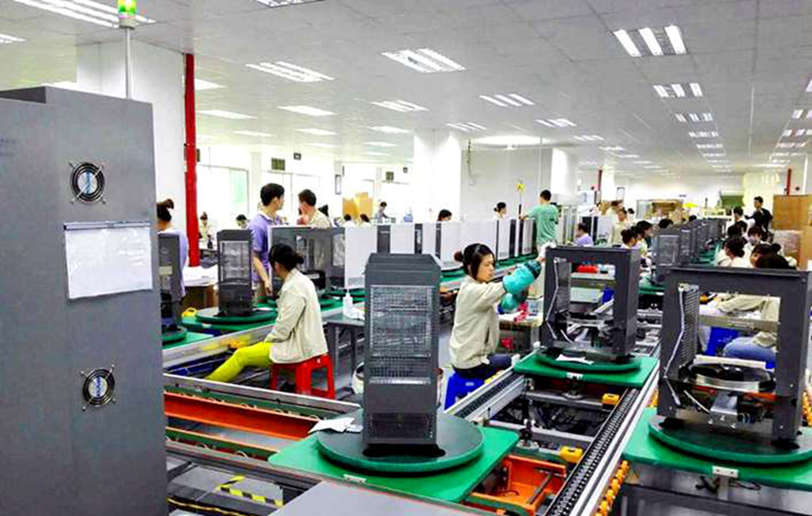

Esta línea de producción es una tubería de ensamblaje final automatizada de cadena de doble velocidad diseñada a medida, adaptada a las características estructurales de los purificadores de aire (incluidos los modelos de torre, los de pie verticales y los de sobremesa) y electrodomésticos de línea blanca similares de tamaño pequeño a mediano. Centrada en los dos mecanismos de extensión de velocidad diferencial y acumulación flexible, el sistema adopta una lógica de flujo de material físico de avance rápido y salida lenta: durante las carreras de retorno de paletas vacías o las secciones sin ensamblaje, la relación de velocidad de 2,5–3× de la cadena de doble velocidad permite el desplazamiento rápido de las placas de utillaje para reducir el tiempo de espera del ciclo. Sin embargo, en las estaciones de trabajo clave para el ensamblaje manual y las pruebas funcionales, los topes cortan instantáneamente la transmisión de potencia para llevar las placas de utillaje del movimiento a un alto total, desacoplando la operación de la cadena del tiempo de permanencia en la estación de trabajo. Este diseño no solo resuelve los problemas de consumo de energía del transporte bajo cargas pesadas (por ejemplo, filtros compuestos, gabinetes de metal), sino que también permite un control independiente de arranque-parada para cada estación de trabajo. Elimina los riesgos de parada de toda la línea provocados por fallas en una sola estación de trabajo en las líneas tradicionales de banda síncrona, aumentando sustancialmente la Efectividad General del Equipo (OEE) de toda la línea y la tolerancia a fallas para la colaboración hombre-máquina.

I. Principio de funcionamiento de la tecnología central (mecanismo de transporte de velocidad diferencial)

La tubería opera según el principio de accionamiento diferencial de las cadenas de doble velocidad:

Multiplicación de velocidad:​ El sistema de accionamiento impulsa la cadena de doble velocidad a funcionar a una velocidad base constante v0​. Los rodillos de carga (diámetro D) montados en la cadena soportan las placas de utillaje. Dado que el diámetro del rodillo excede el de los rodillos de la cadena (d), la velocidad de desplazamiento v de las placas de utillaje alcanza 2,5 o 3 veces la velocidad de la cadena, logrando una transferencia rápida de las piezas entre las estaciones de trabajo.

Acumulación de precisión:​ A medida que las placas de utillaje entran en cada estación de trabajo de ensamblaje, los sensores fotoeléctricos activan los topes de la estación. Los cilindros de los topes actúan instantáneamente para levantar suavemente las placas de utillaje y separarlas del contacto de fricción con la cadena, deteniéndolas por completo. Mientras tanto, la cadena continúa funcionando sin interrupciones, entregando la función de acumulación flexible (la cadena sigue girando mientras las piezas permanecen estacionarias) y reservando tiempo amplio para el ensamblaje, las pruebas y otros procedimientos.

II. Composición estructural central y parámetros técnicos

1. Sistema de cadena de doble velocidad y riel de guía

• Especificaciones de la cadena:​ Se adoptan cadenas de doble velocidad de nailon de alta resistencia o acero al carbono, con pasos estándar de 25,4 mm y 38,1 mm para adaptarse a los diferentes requisitos de carga.
• Material del riel de guía:​ Extrusiones de aluminio industrial 6063-T5 con tratamiento de superficie anodizado, que presentan un bajo coeficiente de fricción, operación estable y emisión de ruido controlada.

2. Placas de utillaje y unidades de soporte de carga

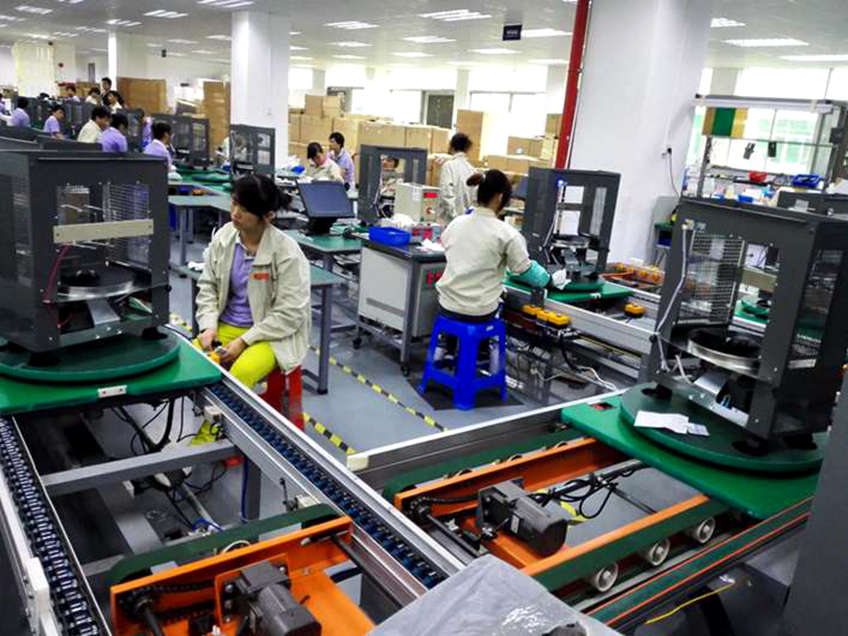

• Placas de utillaje verdes personalizadas​ están equipadas con ranuras de posicionamiento a prueba de rayones especialmente contorneadas para las carcasas de los purificadores de aire, evitando sacudidas y abrasión de las carcasas durante la circulación.
• Capacidad de carga:​ La carga estática por estación de trabajo varía de 50 kg a 200 kg; las cargas dinámicas uniformemente distribuidas satisfacen por completo las demandas convencionales de ensamblaje de electrodomésticos.

3. Sistema de accionamiento y control de posicionamiento

• Unidad de potencia:​ Equipado de serie con motores de engranajes SEW o equivalentes combinados con inversores para la regulación de velocidad sin escalones que va de 0,5 m/min a 20 m/min.
• Precisión de posicionamiento:​ El control de bucle cerrado mediante topes y sensores fotoeléctricos entrega una precisión de posicionamiento repetida de ±0,1 mm para las placas de utillaje estacionadas.

III. Características técnicas y ventajas de la línea de producción

1. Ergonomía optimizada

• Altura de línea ajustable:​ La altura de línea predeterminada se establece en 750 mm de acuerdo con los principios ergonómicos, adecuada para operaciones tanto sentadas como de pie.
• Suministro de energía independiente:​ Cada estación de trabajo está pre-equipada con tomas de corriente dobles y conectores neumáticos rápidos, lo que permite el uso de tipo enchufar y usar de destornilladores eléctricos, herramientas manuales neumáticas e iluminación local de tarea.

2. Diseño modular y expandibilidad

• Ensamblada con accesorios de conexión estándar, la línea soporta extensiones de distribución que incluyen tramos lineales, secciones curvas y circulación de doble capa superior/inferior.
• Es compatible con la interconexión del sistema MES; las etiquetas RFID o el escaneo de códigos de barras leen los datos de las placas de utillaje para permitir el monitoreo en tiempo real de las métricas de producción.

3. Amplia compatibilidad de procesos

• Se integran ruedas conductoras y rieles conductores para soportar las pruebas con alimentación activa y las pruebas de quemado en línea, cumpliendo con los requisitos de inspección de funcionamiento de la máquina completa energizada de los purificadores de aire.
