Línea de ensamblaje de televisores LCD

I. Resumen general

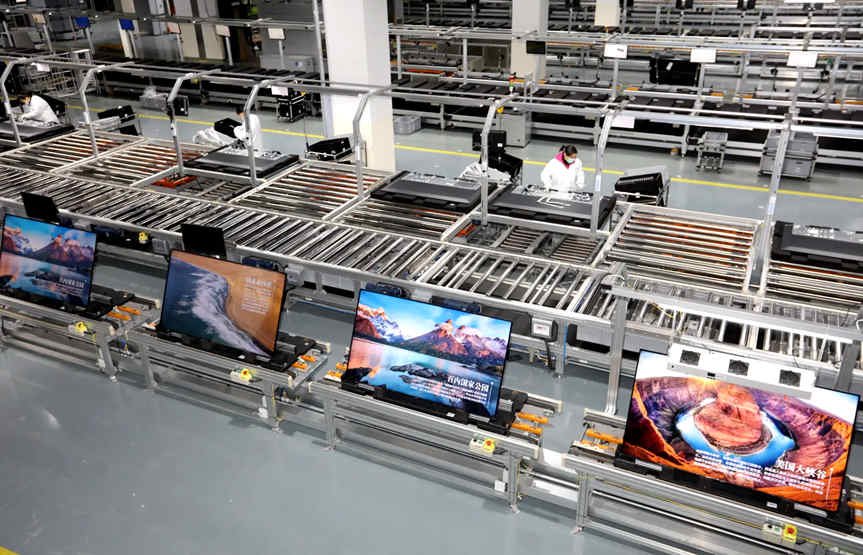

Este equipo es una línea de ensamblaje automatizada diseñada para el ensamblaje final de televisores LCD. Es adecuada para el subensamblaje, el ensamblaje final, la depuración, el envejecimiento y el empaque fuera de línea de televisores LCD/LED de 32″ a 65″. La línea completa consta de una sección de módulos, una sección de ensamblaje final, una sección de envejecimiento, una sección de pruebas, una sección de empaque y un sistema de control. Con una longitud de línea de 50 a 100 metros y de 10 a 20 estaciones de trabajo, utiliza un sistema de transporte de cadena de placas o banda. Coordinada por un sistema de control PLC, logra la producción totalmente automatizada desde los componentes hasta los productos terminados.

El equipo admite la producción de modelos mixtos. Al cambiar los accesorios y llamar a los programas correspondientes, la misma línea puede procesar productos de TV que van desde 32″ hasta 85″. Toda la línea se puede integrar con el MES (Sistema de Ejecución de Manufactura) de la fábrica para habilitar la recopilación de datos de producción y el monitoreo de procesos.

II. Detalles

1. Estructura de la línea

La línea adopta un formato de transportador de cadena de doble velocidad o cadena de placas con marco de aleación de aluminio. Las paletas (placas de utillaje) se mueven junto con la cadena. Cada estación de trabajo está equipada con topes neumáticos y dispositivos de posicionamiento para garantizar que los productos se detengan con precisión para las operaciones de ensamblaje. Dependiendo de la distribución de la fábrica, la línea se puede diseñar como una distribución plana de un solo nivel o un bucle vertical de varios niveles (por ejemplo, la sección de módulos en el 3er piso, la sección de ensamblaje/envejecimiento en el 2do piso y la sección de empaque en el 1er piso, conectadas mediante elevadores entre pisos).

2. Configuración de las estaciones de trabajo

La secuencia típica del proceso es: Carga de LCM/Placa trasera → Ensamblaje automático del reflector → Escaneo del código LB → Limpieza de la placa difusora → Ensamblaje manual de SP/LGP/Bisel → Dispensación automática/Apriete de tornillos → Ensamblaje automático de OC → Volteo automático → Inspección AOI → Prueba de iluminación → Envejecimiento → Prueba funcional FT → Inspección visual → Embolsado / Encajado / Sellado / Paletizado.

3. Módulos clave del proceso

• Apriete de tornillos: Destornilladores eléctricos equipados con sensores de torque; robots colaborativos de 6 ejes con una repetibilidad de ±0,05 mm.
• Unión/Laminación: El sistema de posicionamiento por visión (CCD) garantiza la precisión de la unión de la pantalla, con errores controlados dentro de ±0,5 mm.
• Inspección: Las estaciones en línea de AOI (Inspección Óptica Automatizada) realizan el control de calidad mediante sistemas de visión.
• Envejecimiento: El tiempo de envejecimiento en línea es de 45 a 60 minutos. La línea de envejecimiento está equipada con fuentes de alimentación de transformadores aislados (110 V/220 V, dos grupos conmutables).
• Antiestático: Toda la línea presenta un diseño antiestático con una resistencia superficial controlada entre 10⁶-10⁹ Ω para evitar daños a los componentes electrónicos de precisión.

4. Sistema de control

Adopta el control centralizado PLC + HMI (pantalla táctil). Cada sección tiene suministro de energía independiente y protección contra sobrecarga. La línea está equipada con conexión a tierra del equipo, conexión a tierra ESD, iluminación, estantes SOP, estantes de herramientas y tomas de corriente para cada proceso. Puede comunicarse con el MES de nivel superior para lograr la trazabilidad del producto, el monitoreo del tiempo de ciclo y las alarmas de fallas.

III. Parámetros técnicos (valores de referencia generales, personalizables)

💡 Los parámetros anteriores son rangos de referencia generales de la industria. El plan de entrega real debe diseñarse específicamente según el tamaño del producto del cliente, los requisitos de capacidad, la altura del piso de la fábrica y el presupuesto. La longitud de la línea, la configuración de las estaciones y el nivel de automatización (semiautomática/totalmente automática) se pueden ajustar.

IV. Guía de selección

• Línea semiautomática: Adecuada para la producción de pequeña a mediana escala. La inversión varía de 500k a 1,2 M RMB. Aún requiere algo de mano de obra.
• Línea totalmente automática: Equipada con MES y brazos robóticos. El precio base comienza en 2 M RMB+. Permite la operación sin personal en las estaciones clave.
• Línea de alta velocidad: Cuando el tiempo de ciclo se comprime a menos de 20 segundos/unidad, los mecanismos de transmisión y las configuraciones de robot se actualizan en consecuencia, aumentando la inversión en un 60%-80% en comparación con una línea estándar.
