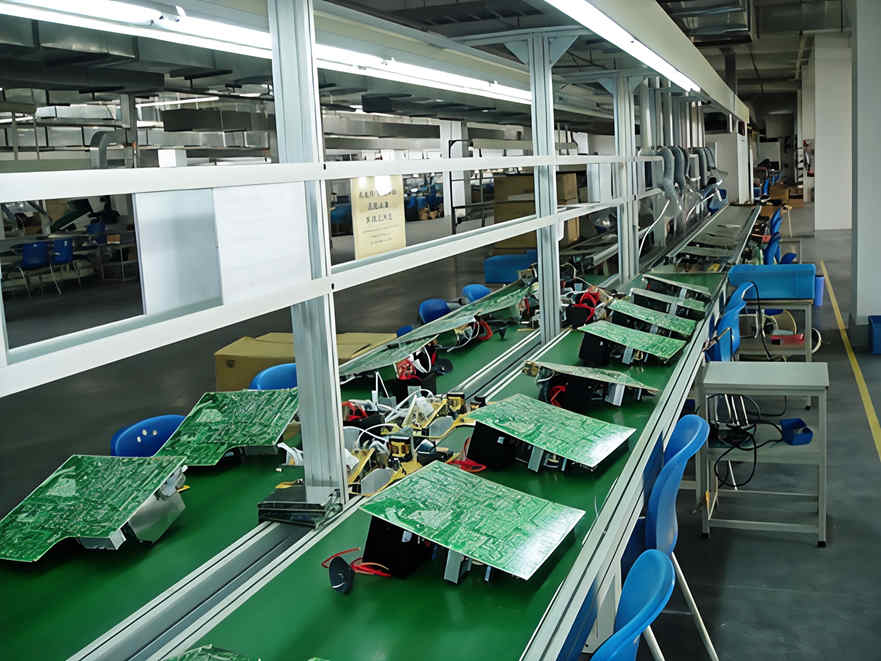

Línea de ensamblaje de PCB

I. Resumen general

Las placas de circuito impreso (PCB) son la base de la industria electrónica, a menudo denominadas la “madre de los productos electrónicos”, con aplicaciones que abarcan una gama extremadamente amplia de sectores downstream. En el sector de la electrónica de consumo, las PCB de alta densidad son esenciales para teléfonos inteligentes, tabletas, audífonos TWS, dispositivos portátiles inteligentes, dispositivos domésticos inteligentes, iluminación LED, televisores y los principales electrodomésticos. En la electrónica automotriz, son parte integral de las Unidades de Control del Motor (ECU), los Sistemas de Gestión de Baterías (BMS), los Módulos de Control de la Carrocería (BCM), los sistemas de infoentretenimiento del vehículo (IVI), los módulos ADAS y las placas de control de iluminación automotriz. En los campos de control industrial y comunicaciones, las PCB están en el núcleo de los Controladores Lógicos Programables (PLC), los variadores de frecuencia, los servovariadores, las fuentes de alimentación industriales, los equipos de estaciones base 5G, las placas base de servidores, los conmutadores y los enrutadores. Además, las PCB son componentes críticos en la instrumentación médica (como monitores de pacientes y equipos de ultrasonido), la nueva energía (inversores fotovoltaicos, convertidores de almacenamiento de energía y módulos de carga de vehículos eléctricos), el tránsito ferroviario, la industria aeroespacial y la electrónica militar.

Las especificaciones de las PCB —incluyendo el espesor de la placa, las dimensiones, la disposición de los componentes, los procesos de ensamblaje y los volúmenes de producción— varían significativamente entre las diferentes industrias y productos. Nuestra Línea de Transporte de Ensamblaje de PCB de Tipo Banda Modular es una plataforma de transporte de producción universal desarrollada específicamente para satisfacer estos diversos requisitos intersectoriales. En lugar de apuntar a un solo producto, utiliza una estructura mecánica modular, interfaces eléctricas estandarizadas y sistemas de utillaje ajustables para adaptarse a las necesidades de producción de PCB en todos los campos mencionados anteriormente. Puede funcionar como línea de inserción tipo banda, línea de post-soldadura, línea de pruebas, línea de ensamblaje, línea de envejecimiento (quemado) o línea de empaque. Facilita todo el flujo de trabajo físico, desde la descarga de placas SMT, la inserción DIP manual/automática, el procesamiento posterior a la soldadura por ola o selectiva, el despaneleo, las Pruebas Funcionales de Circuitos (FCT), la inspección visual, hasta el empaque final y el almacenamiento.

II. Detalles técnicos

1. Transportador de banda y sistema de posicionamiento

El núcleo de la línea utiliza bandas de PVC antiestáticas como medio de transporte, accionadas por rodillos de circulación. La superficie de la banda es plana y continua, lo que permite que las placas de utillaje (placas de herramienta) se transporten junto con la banda. Cuando una placa de utillaje llega a una estación de trabajo designada, un sensor fotoeléctrico detecta la señal y un tope neumático se eleva para detener la placa, logrando un posicionamiento preciso in situ. Mientras la banda continúa funcionando, la fricción por deslizamiento entre la placa y la banda mantiene la placa estacionaria, lo que permite a los operadores realizar tareas de inserción, soldadura o pruebas. Este mecanismo permite que estaciones de trabajo con tiempos de ciclo variables —como el ensamblaje de arneses de cableado complejos para la electrónica automotriz en comparación con el etiquetado simple para la electrónica de consumo— operen de manera coordinada en la misma línea. Una vez que el tope desciende, la placa de utillaje reanuda automáticamente el transporte bajo la fricción de la banda.

2. Marco modular y estructura ajustable

El marco principal se construye a partir de perfiles de aluminio industrial de alta resistencia o placas de acero doblado de alta calidad con recubrimiento antiestático por pulverización. Las patas de la línea están equipadas con patas ajustables M16 para adaptarse a pisos irregulares del taller. La tensión de la banda se gestiona mediante mecanismos de ajuste por tornillo, lo que garantiza una operación a largo plazo sin desalineación ni deslizamiento. El ancho de la línea se puede ajustar mecánicamente para acomodar tamaños de PCB que van desde mini placas de control de 50 mm x 50 mm hasta placas base de control industrial de 500 mm x 600 mm, cumpliendo los requisitos para la coproducción de placas de múltiples industrias.

3. Sistema de control eléctrico y regulación de velocidad

La sección de accionamiento emplea un motor de engranajes de reducción acoplado a rodillos de accionamiento, junto con un variador de frecuencia (VFD) para lograr una regulación de velocidad sin escalones de 0,5 a 15 m/min. Toda la línea está controlada centralmente por un PLC y equipada con un panel de operación, lo que permite configurar modos manual/automático de una sola estación, paradas de emergencia y alarmas de fallas. Las curvas de aceleración y desaceleración de arranque/parada son ajustables para evitar que los componentes de precisión se desplacen o causen juntas de soldadura frías debido a la inercia.

4. Protección ESD e instalaciones de la estación de trabajo

Para cumplir con los requisitos de Área de Protección Electrostática (EPA) de la industria electrónica, la banda transportadora está hecha de material de PVC antiestático, y las placas de utillaje están hechas de baquelita antiestática o láminas de PVC. Toda la línea está conectada a la red de conexión a tierra del taller mediante tiras de cobre para garantizar una disipación estática efectiva. Cada estación de trabajo está equipada de serie con: tubos de iluminación LED, tomas de corriente de 220 V, acopladores rápidos neumáticos y soportes para documentos de proceso A4, lo que facilita operaciones como inserción, apriete de tornillos, soldadura y pruebas.

5. Integración de equipos y escalabilidad

Ambos extremos de la línea pueden configurarse con unidades de elevación y transferencia, elevadores o mesas de búfer simples para permitir el retorno automático de las placas de utillaje, formando un sistema de bucle cerrado. También puede interconectarse sin problemas con equipos estándar como máquinas de soldadura por ola, máquinas de soldadura selectiva, máquinas de inspección AOI y utillajes ICT, estableciendo una línea automatizada completa para las etapas de DIP y ensamblaje.

III. Especificaciones técnicas

• Industrias aplicables: Ensamblaje de PCB para electrónica de consumo, electrónica automotriz, comunicaciones, control industrial, médica, nueva energía, tránsito ferroviario, militar, etc.
• Longitud de la línea: Personalizable según demanda (sección única estándar: 3–30 metros).
• Ancho de la línea: Ajustable de 250 a 1200 mm (según las dimensiones de la PCB).
• Altura de trabajo: 750 ± 50 mm (ajustable).
• Velocidad de transporte: 0,5–15 m/min (control de velocidad VFD).
• Potencia de accionamiento: 0,4 kW – 2,2 kW (determinada por la longitud de la línea y la capacidad de carga).
• Banda transportadora: PVC verde antiestático, espesor 2–3 mm, unión sin costuras por termofusión.
• Placa de utillaje: Baquelita/PVC antiestático, espesor 15–25 mm, capacidad de carga individual de 10 a 50 kg.
• Sistema de parada: Tope neumático, precisión de posicionamiento ±1 mm.
• Suministro de energía/aire: Energía principal CA 380V/50Hz; suministro de aire de trabajo 0,4–0,6 MPa.
• Nivel de ruido: ≤ 65 dB.
• Requisitos ambientales: Temperatura -10 °C a 40 °C, humedad 20%–80% HR.
